صمام الفراشة

صمام الفراشة هو نوع من الصمام يستخدم لعزل أو تنظيم تدفق السائل في نظام الأنابيب.

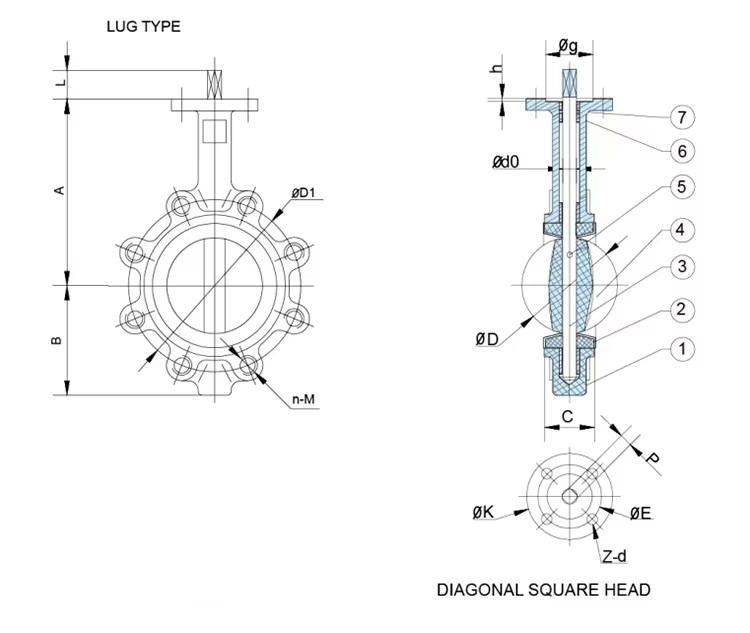

البناء

يتكون بشكل أساسي من جسم صمام، وساق صمام، وقرص، وحلقة إحكام 1. ويتكون جسم الصمام من مواد صلبة وصلبة ويحمي المكونات الداخلية. القرص، وهو المكون الرئيسي للتحكم في تدفق السوائل، يتم تركيبه على ساق الصمام. توفر حلقة منع التسرب منع التسرب بين حافة القرص وجسم الصمام عندما يكون الصمام مغلقًا.

مبدأ العمل

يوضع القرص في وسط الأنبوب ويدور حول محور. عندما يكون القرص عموديًا على اتجاه التدفق، يكون الصمام مغلقًا، مما يمنع مرور السائل تمامًا. عندما يكون القرص موازيًا لاتجاه التدفق، يكون الصمام مفتوحًا تمامًا، مما يسمح بتدفق السائل بأقل مقاومة ممكنة. بالإضافة إلى ذلك، يمكن تدوير القرص إلى وضع متوسط لخنق التدفق.

المزايا

للصمامات الفراشية العديد من المزايا، بما في ذلك انخفاض التكلفة، وخفة الوزن، وصغر الحجم، وسهولة التركيب 1. كما أن لها سرعة فتح وإغلاق سريعة نسبيًا وتتطلب عزم تشغيل منخفض.

العيوب

أحد مساوئ ذلك هو أن هناك دائما بعض انخفاض الضغط في التدفق، حتى عندما يكون الصمام مفتوحا، لأن القرص موجود دائما داخل التدفق. بالإضافة إلى ذلك، قد لا تكون صمامات الفراشة مناسبة للتطبيقات عالية الضغط ودرجة الحرارة، وقد يتأثر أداؤها في منع التسرب بعوامل مثل ضغط السوائل ودرجة الحرارة.

التطبيقات

وتستخدم على نطاق واسع في مختلف الصناعات مثل النفط والكيماويات والتعدين والبناء ومعالجة المياه. في الصناعات النفطية والكيميائية، يتم استخدامها للتحكم وقطع الوسائط في أنابيب نقل النفط والغاز، وصهاريج التخزين، وأفران التدفئة. في صناعة معالجة المياه، يتم استخدامها للتحكم وقطع الوسائط في معدات معالجة المياه مثل محطات معالجة مياه الصرف الصحي ومحطات تحلية المياه.
