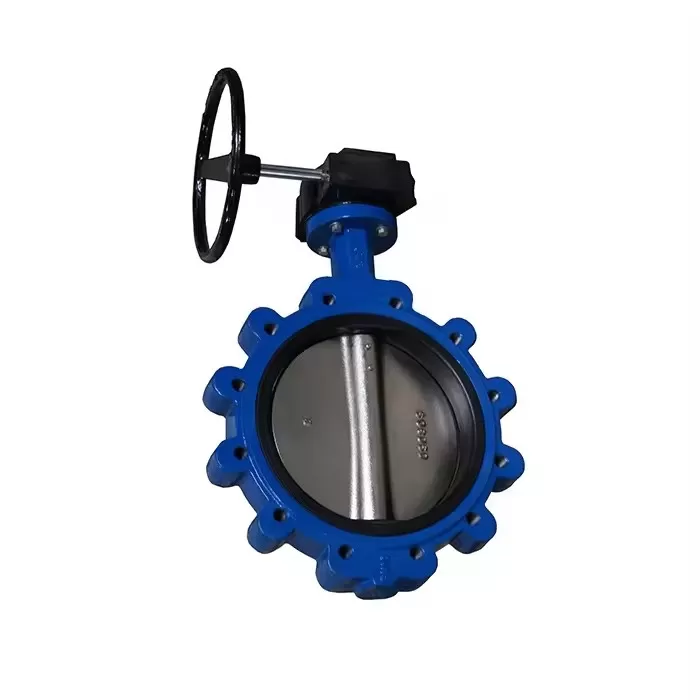

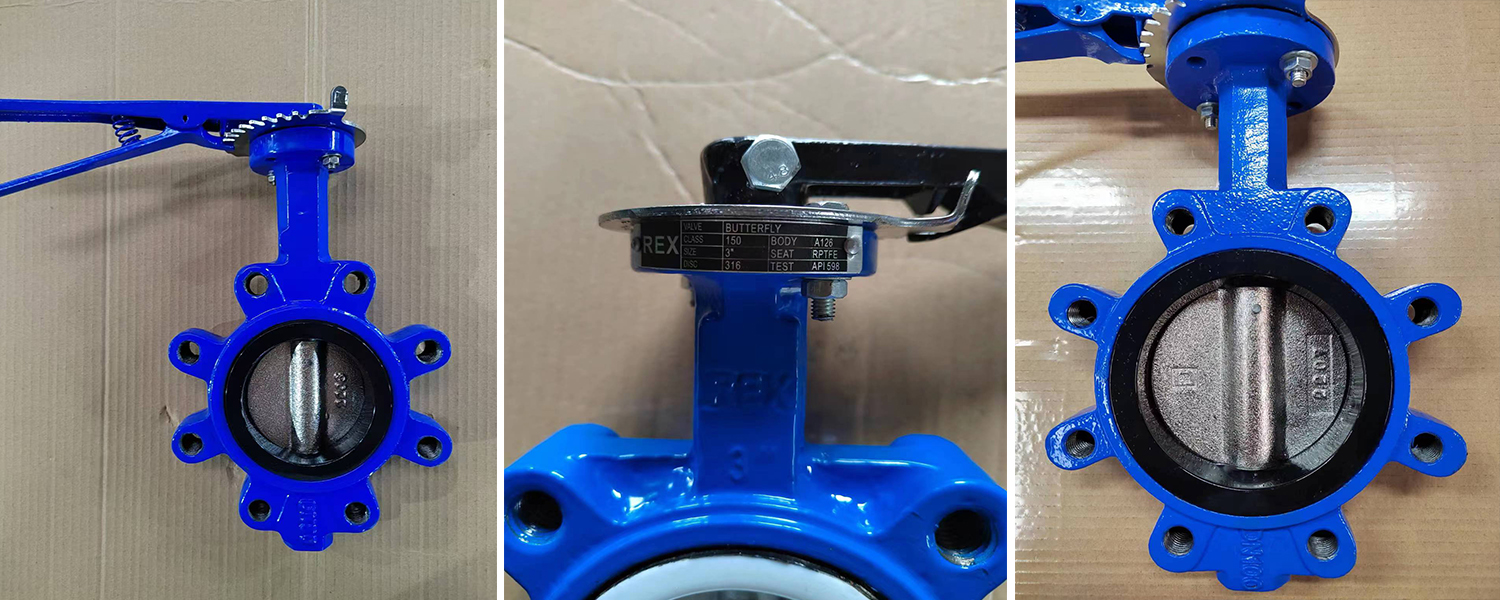

فتحة الصمام الفراشة

1.    المعايير والحفر

• المعايير: EN 593/ISO 5752/BS 5155/AWWA C504.

• حفر الشفة: DIN 2501/BS 4504/ANSI B16.1.




2.    معدلات الضغط

• ضغط العمل: 10 بار/16 بار/25 بار

• اختبار الضغط: 15 بار/24 بار/37.5 بار

• ضغط اختبار الأختام: 11 بار/17.6 بار/27.5 بار




3.    المواد

• الجسم: حديد الزهر (DI)/حديد الصب (CI)/الفولاذ الكربوني/الفولاذ المقاوم للصدأ

• القرص: الحديد الصلد/الفولاذ المقاوم للصدأ 304/الفولاذ المقاوم للصدأ 316/البرونز الألومنيوم

• الرف: الفولاذ المقاوم للصدأ 410/416/420.

• المقعد: EPDM/NBR

• الطلاء: الايبوكسي الاندماجي، داخلي وخارجي ≥ 250 ميكرومتر

4.    الميزات الرئيسية

1. يسمح التصميم من نوع الانسداد بالتركيب بين شفتين أو كصمام خدمة ذي نهاية مسدودة.

2. يضمن الإغلاق المحكم للفقاعات بمواد المقاعد المرنة انخفاض عزم التشغيل وعدم التسرب.

3. خيارات المواد المتعددة تناسب المياه، مياه الصرف الصحي، مياه البحر، الأحماض، القلويات، ومعظم الوسائط الصناعية.

4. لوحة تثبيت أيزو 5211 للتركيب المباشر للمشغلات الهوائية أو الكهربائية أو اليدوية.

5. وتساعد سهولة الصيانة -المقعد القابل للاستبدال والتصميم المعياري على تقليل وقت التوقف عن العمل.




5.    التطبيقات النموذجية

• المياه البلدية والمياه المستعملة

• أنظمة التدفئة والتهوية وتكييف الهواء

• الأنابيب الصناعية العامة

• التجهيز الكيميائي

• محطات لتحلية المياه

• توليد الطاقة

• اللب والورق

• عمليات التعدين




6.    ملخص البيانات الفنية

قرصة صمام فراشة ، لا غنى عنه في نظام الأنابيب الصناعية معدات التحكم في التدفق ، مع فريدة من نوعها التصميم الهيكلي والأداء الممتاز ، في العديد من المجالات تلعب دورا رئيسيا .

من وجهة نظر هيكل ، المشبك نوع صمام فراشة تعتمد على تصميم المشبك ، كلا الجانبين من الجسم صمام يتم توفيرها مع العروات ، صمام مثبت بين الأنابيب والشفاه بواسطة البراغي ، وتركيب مريحة ، وتوفير مساحة . فراشة لوحة ، باعتبارها العنصر الأساسي ، يدور حول محور صمام الجذعية لتحقيق فتح وإغلاق صمام ، صمام هذا التصميم يجعل من عملية فتح وإغلاق بسرعة ، عملية مريحة .

في الأداء ، المشبك صمام فراشة أداء ممتاز . فائدة نموذج يحتوي على مزايا ختم جيدة الأداء ، صفر تسرب تحت ظروف عمل مختلفة يمكن أن تتحقق من خلال اعتماد مرونة ختم المواد مثل المطاط ، وما إلى ذلك ، وسلامة واستقرار نقل السوائل يمكن أن تكون فعالة مضمونة . وفي الوقت نفسه ، صمام عزم دوران التشغيل الصغيرة ، يمكن بسهولة تحقيق دليل الكهربائية ، تعمل بالهواء المضغوط ، وغيرها من أساليب القيادة المناسبة لتلبية مختلف سيناريوهات السيطرة على الطلب . وبالإضافة إلى ذلك ، صمام لديها مزايا البنية المدمجة ، خفيفة الوزن ، وانخفاض تكلفة النقل والتركيب .

في مجال التطبيق ، المشبك صمام فراشة تستخدم على نطاق واسع . في نظام إمدادات المياه والصرف الصحي ، وتستخدم للسيطرة على تدفق المياه على الخروج و تنظيم التدفق . في نظام التكييف ، تدفق الهواء والماء يمكن تعديلها لتحقيق دقة التحكم في درجة الحرارة والرطوبة . في مجال الصناعة الكيميائية والبترول والطاقة الكهربائية ، المشبك صمام فراشة يمكن أن تتكيف مع ظروف العمل المعقدة مثل التآكل ، وارتفاع في درجة الحرارة ، وارتفاع الضغط ، وما إلى ذلك ، لضمان سلامة نقل متوسطة و عملية تدفق بسلاسة .

في كلمة واحدة ، المشبك صمام فراشة ، مع مزايا هيكل غرامة ، وأداء موثوق بها ، والمرونة في التطبيق ، يصبح الخيار المثالي في خط أنابيب التحكم في التدفق ، وتوفير ضمانة قوية من أجل كفاءة عالية ومستقرة تشغيل مختلف الصناعات .
