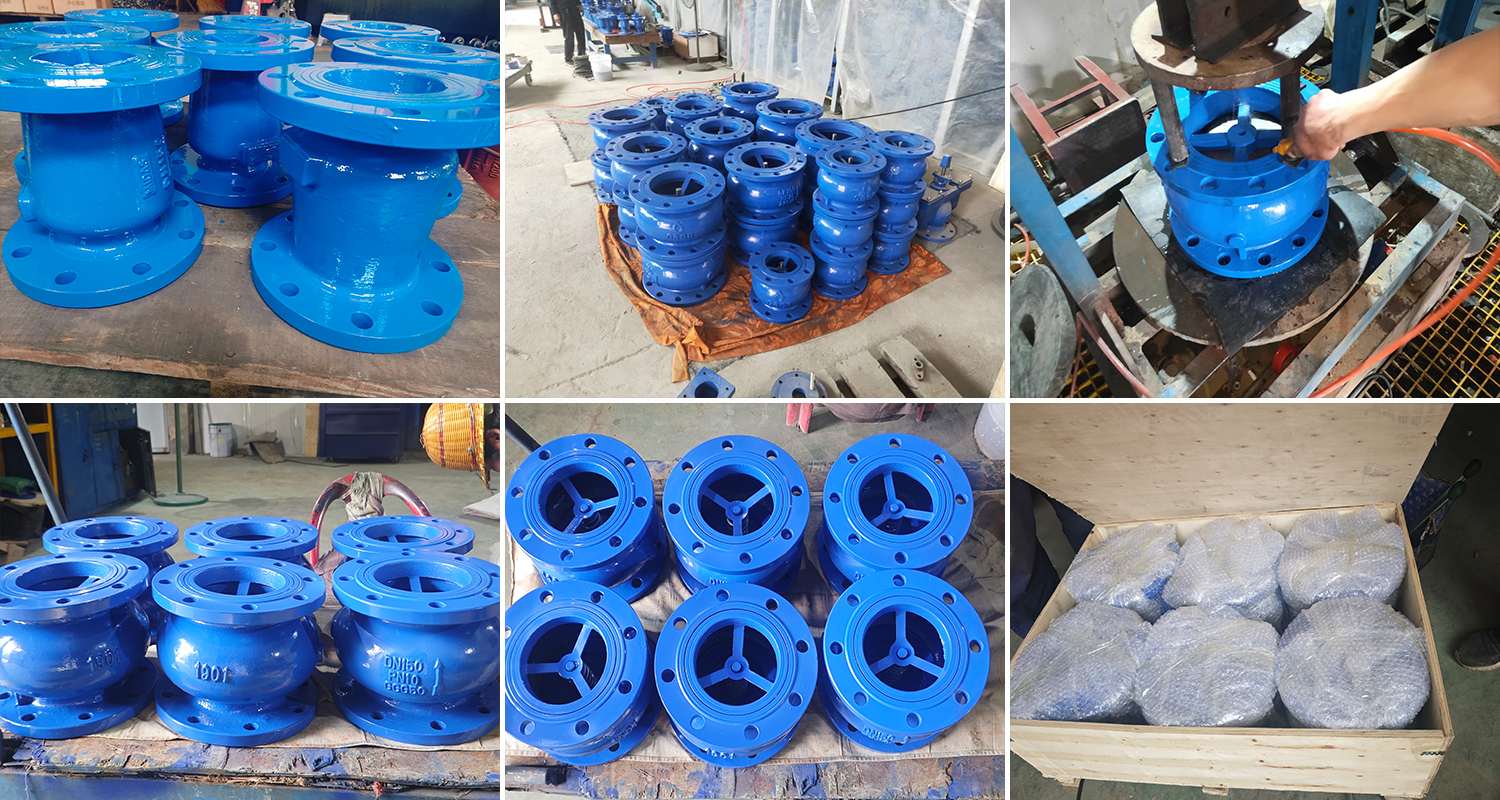

صمام الفحص الصامت

المواصفات الفنية

* PN10/PN16/الفصل الدراسي 125LB/الفصل الدراسي 150LB

* الحجم: 2 فاتر ~12 فاتر (DN50~300 ملم)

* المواد: الحديد الزهر (GG25، ASTM A126 B)، الحديد اللين (GGG50، GJS500، DIN1693، BS EN1563، ASTM A536 65-45-12)

* ضغط العمل: 10 بار، 16 بار، 200 رطل لكل بوصة مربعة

* الوسط القابل للتطبيق: المياه والصرف الصحي ومياه الصرف الصحي

* درجة الحرارة القابلة للتطبيق: -10℃~+80℃

المعيار

* التصميم والتصنيع: BS5153، MSS SP-71.

* وجهاً لوجه: EN558-1.

* النهايات المشقوقة: EN1092-2، ASME B16.1/B16.42، AS4087.

* الفحص والاختبار: API598/EN12266.

1، البنية التحتية والمكونات الأساسية

يتكون الهيكل الأساسي لصمام الفحص الصامت من الأجزاء التالية التي تعمل معا لتحقيق وظيفتي "الفحص الصامت" و "الصامت":

جسم الصمام: كغلاف خارجي، يوفر قناة متوسطة الدوران، ويصنع في الغالب من مواد مقاومة للضغط والتآكل مثل الحديد الزهر والفولاذ المقاوم للصدأ.

قرص الصمامات: عبارة عن قرص متعدد يتكون من عدة أقراص صمام صغيرة، مفصلة بالقرب من مقعد الصمام بواسطة عمود دبوس، ويمكنه الدوران حول المحور. النوع الحاجز، باستخدام الحجاب الحاجز المرن كقرص الصمام، يتحكم في الفتح والإغلاق من خلال التشوه.

جهاز التخزين المؤقت: بما في ذلك اليايات أو المخمدات أو حواشي مرنة، وتستخدم لإبطاء سرعة إغلاق قرص الصمام والحد من قوة التأثير.

هيكل امتصاص الصدمات: يتم تصميم مقعد الصمام أو حافة القرص بمواد مرنة أو أشكال منحنية للحد من ضوضاء التصادم.

2، مبدأ العمل أثناء التدفق الأمامي (حالة مفتوحة)

عندما يتدفق الوسيط في الاتجاه الأمامي:

فتح قرص الصمام: يعمل ضغط السائل تحت قرص الصمام، مما يولد دفعا لأعلى يتغلب على جاذبية قرص الصمام، ومقاومة زنبرك، واحتكاك السطح المانع للتسرب، مما يتسبب في دوران قرص الصمام حول محور المسمار أو الحجاب الحاجز للبروز لأعلى، وفتح القناة.

قرص متعدد الصمامات: تنتشر أقراص صمامات صغيرة متعددة وتفتح تدريجيا لتجنب اضطراب تدفق المياه والضوضاء الناجمة عن التأثير السريع لقرص صمام واحد.

تدفق المقاومة المنخفضة: بعد فتح قرص الصمام، تكون منطقة المقطع العرضي للقناة كبيرة، وقناة التدفق سلسة، ومقاومة التدفق المتوسطة صغيرة، وفقدان الطاقة منخفضة.

3، مبدأ العمل أثناء التدفق العكسي (آلية الإغلاق والإسكات)

عندما يتوقف الوسيط عن التدفق أو يخضع لتدفق عكسي، يحقق الصمام اللارجعي الصامت الإغلاق وتقليل الضوضاء من خلال الآلية التالية:

يتم إغلاق قرص الصمام أوتوماتيكيًا

تأثير الجاذبية: يسقط قرص الصمام بسبب الجاذبية الخاصة به أو إعادة ضبط الحجاب الحاجز بسبب فقدان الضغط الإيجابي.

يساعد الزنبرك: يوفر الزنبرك المدمج قوة إغلاق إضافية، ويسرع إعادة ضبط قرص الصمام، ويضمن موثوقية الإغلاق.

محرك الضغط العكسي: الضغط العكسي الناتج عن متوسط الارتجاع يدفع قرص الصمام ليتناسب مع مقعد الصمام.

عملية التخزين المؤقت وامتصاص الصدمات:

إغلاق متعدد المراحل: يسقط قرص الصمام أولاً ببطء بسبب الجاذبية، وقبل الاتصال بمقعد الصمام، يتدخل زنبرك أو مخمد عازل لزيادة إبطاء السرعة وتجنب صوت تأثير "الانفجار". يسمح الهيكل متعدد السحاب لكل سديلة صمام بالانغلاق بالتسلسل، مما يؤدي إلى تشتيت قوة التأثير وتقليل الضوضاء القصوى.

السطح المانع للتسرب المرن: السطح المانع للتسرب بين قرص الصمام ومقعد الصمام مصنوع من مواد مرنة مثل المطاط و EPDM. وعند ملامسته، فإنه يمتص طاقة الاصطدام من خلال التشويه المرن، مما يقلل من الضوضاء الناتجة عن الاصطدامات الصلبة.

تصميم هيكل امتصاص الصدمات: يتم تركيب غرفة إسكات أو أخدود موجه داخل جسم الصمام لتوجيه التدفق السلس لوسيطة الارتجاع وتقليل الضوضاء الناتجة عن الاضطرابات والدوارات.

تلخيص

إن مبدأ العمل في الصمام اللارجعي الصامت هو في الأساس تحويل "إغلاق التأثير الصلب" التقليدي للصمام اللارجعي إلى "إغلاق الحاجز المرن" من خلال الابتكار الهيكلي وتحسين المواد، وبالتالي تقليل تأثير الضوضاء ومطرقة المياه بشكل كبير مع منع التدفق المتوسط.
