صمام فحص الرقاقة

صمام فحص الرقاقة (بالإنجليزية: صمام فحص الرقاقة) هو نوع من الصمامات التي تستخدم لتنظيم تدفق السوائل في خطوط الأنابيب. وهو مصمم خصيصا لمنع الارتداد، وهو عكس غير مرغوب فيه لتدفق السوائل. هذا النوع من الصمامات مثالي للاستخدام في التطبيقات التي يمكن أن يسبب فيها انعكاس التدفق ضررا خطيرا، كما هو الحال في الصناعات الكيميائية، الصيدلانية، والنفط والغاز.

تم تصميم الصمام ليناسب بين شفتين وله قرص دائري يتأرجح على مفصلة للسماح بالتدفق في اتجاه واحد ومنع التدفق في الاتجاه المعاكس. يعمل الصمام باستخدام ضغط السائل لدفع القرص ضد مقعد الصمام، مما يخلق سدادا ويمنع التدفق الخلفي.

تتوفر صمامات فحص الرقاقة في مجموعة من المواد، بما في ذلك الفولاذ المقاوم للصدأ، الصلب الكربوني، و PVC، لتتناسب مع التطبيقات المختلفة. كما أنها تأتي في مجموعة متنوعة من الأحجام ومعدلات الضغط لاستيعاب معدلات التدفق المختلفة وضغوط النظام. وهذا يجعلها اختيارا متعدد الاستخدامات وموثوقا به لأي تطبيق عملية.

واحدة من المزايا الرئيسية لصمامات فحص نوع الرقاقة هي أنها مضغوطة وتتطلب الحد الأدنى من المساحة، مما يجعلها مثالية للاستخدام في تطبيقات الفضاء المحدود. كما أن لها تصميمًا بسيطًا ومنخفض الصيانة يضمن التشغيل الطويل والحد الأدنى من وقت التعطل. بالإضافة إلى ذلك، فإنها توفر سعة تدفق عالية وقادرة على التعامل مع مجموعة واسعة من السوائل، بما في ذلك الغازات والسوائل والبخار.

باختصار، صمام التحقق من نوع الرقاقة هو حل موثوق به ومتعدد الاستعمالات لمنع ارتداد في خطوط الأنابيب. وهي متوفرة في مجموعة من المواد والأحجام لتتناسب مع التطبيقات المختلفة وتقدم مجموعة من الفوائد، بما في ذلك الحجم الصغير، والتصميم البسيط، والصيانة المنخفضة.

المعايير

صمام فحص الرقاقة

* التصميم والتصنيع: API594.

* وجهاً لوجه: ANSI B16.10, EN 558-1 سلسلة 16

* الشفّات المتطابقة: ANSI B16.1/5، EN 1092، JIS10K، AS 2129.

* الفحص والاختبار: API598، GB13927.

المواصفات الفنية

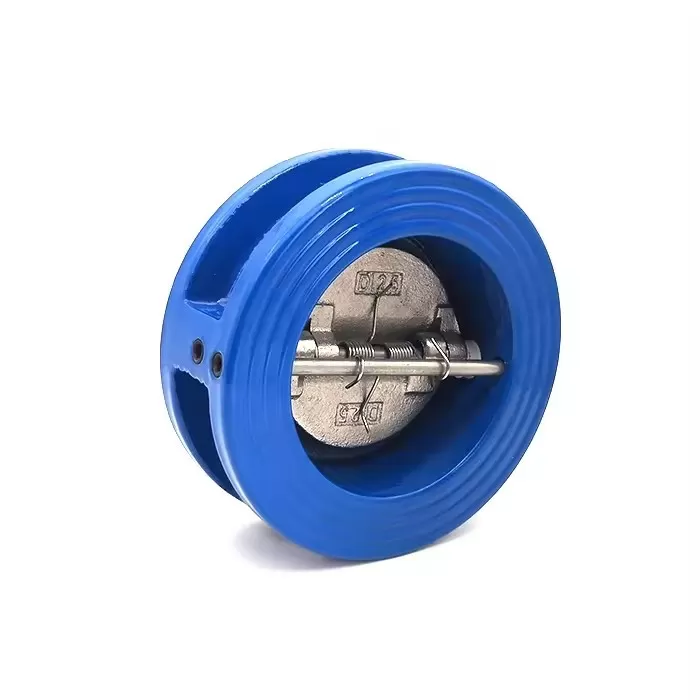

النوع: صمام التحقق من النوع الرقاقي المزدوج.

الحجم: DN40-DN1200

ضغط العمل: PN10، PN16.

تصميم الصمامات: API 594.

فحص واختبار ضغط الصمام: API 598.

وصلات الشفة: ANSI Class 125/150 أو DIN PN10/16

الجسم: الحديد الصب، الحديد الزهر، الفولاذ المقاوم للصدأ، دبليو سي بي

القرص: DI مطلي بالنيكل، SS316، SS304.

الربيع: SS304، SS316.

درجة الحرارة المطبقة: من -40 إلى +230 درجة مئوية.
