انبوب حديدي متقطع

انبوب حديدي متقطع

الأنابيب والتركيبات المتقطعة هي المكونات النموذجية في أنظمة الأنابيب الصلبة. تستخدم الأنابيب ذات الشفاه بشكل شائع للخدمات السطحية للمياه ومياه الصرف الصحي والهواء والزيت والسوائل الأخرى التي تتطلب وصلات مقيدة صلبة. ويستخدم على نطاق واسع في محطات معالجة المياه ومياه الصرف الصحي وأنظمة الأنابيب الصناعية وغيرها من الأنابيب الداخلية فضلا عن التطبيقات الخارجية مثل الجسور والمعابر المرتفعة الأخرى. لا يوصى عمومًا باستخدام المفاصل ذات الشفة تحت الأرض نظرًا لصلابتها.

قد يتسبب التسوية التفاضلية أو الضغوط الأخرى في إجهاد مفرط على الشفة أو الأنبوب بسبب التحميل الزائد للشعاع. وينتج ميداس أنبوبة حديدية مشفطة من نوع DN80-DN2600mm وفقا لـ EN545. أقصى طول للأنابيب الشفافة يصل إلى 6 أمتار، اعتمادا على القطر.

طلاء أنابيب حديدية قابلة للطي

داخلي:

بورتلاند بملاط هاون

البطانة بمدافع الهاون الأسمنتية المقاومة للكبريت

3). بطانة بمدافع هاون من الألومنيوم العالي

4). اندماج الايبوكسي المترابط

5). الايبوكسي الخزفي

6). البولي يوريثان

خارجي:

الزنك مع طبقة نهائية من الطلاء القيري

الزنك بطبقة نهائية من طلاء الايبوكسي السائل

سبائك الزنك والألومنيوم بالإضافة إلى طلاء الايبوكسي السائل

4). البولييوريثان

الطلاء يمكن أن يكون وفقا لمتطلبات العملاء.

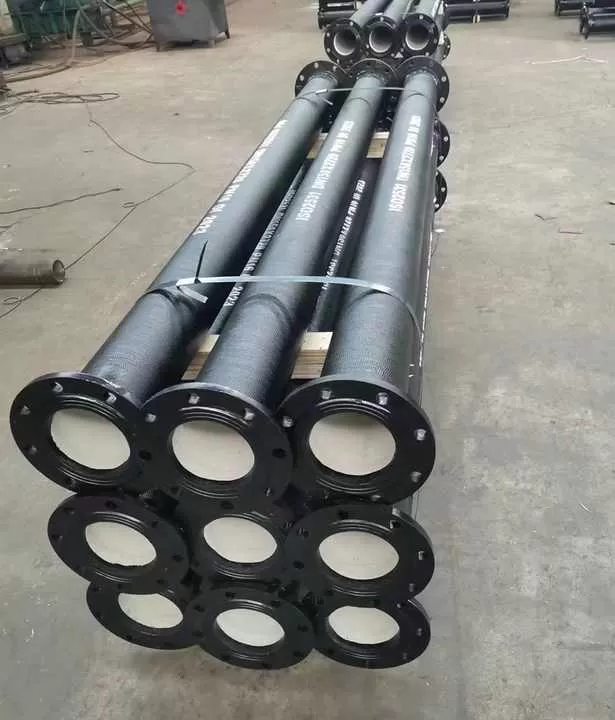

عبوة أنابيب حديدية مشقوقة

وتتكون الأنبوبة التي يقل قطرها عن 300 مم من أحزمة فولاذية ويزيد حجمها عن 300 مم.

مواصفة أنابيب الحديد الثنائية الشفقية

المعيار: EN545.

القطر: DN80-DN2600mm.

الطول: 0.1 متر -6 متر

كثافة جدار الأنبوب: ك 9/ك 12.

النوع المشترك: الشفة

Gasket: SBR, EPDM, NBR

مزايا أنبوب الحديد القابل للطرق المفلطح

الاتصال الصلب المُقيَّد بالكامل: يُعد اتصال أنبوب الحديد اللدنية المزود بفلانشات مثبتًا ببراغي ذات قدرة على الحفاظ على توازن الذات. حيث تقوم كل بكرة بنقل الحمل الشدّي بشكل محوري، مما يلغي الحاجة إلى استخدام عوائق الدفع ويسهل تصميم أنابيب محطات المضخات وغرف الصمامات وأنظمة الأنابيب داخل المصنع.

خصائص ميكانيكية ممتازة: أنابيب الفانجلات الحديدية القابلة للتشيكل أقوى نظرًا لقوتها الشدية الأعلى ومقاومتها المحسنة للصدمات.

عامل أمان أعلى: يتمتع بعامل أمان أعلى ضد ارتفاعات الضغط، والصدم المائي، والتأثيرات الخارجية.

الاقتصاد الهندسي المهم: يقلل عملية التصميم بجدران رقيقة (يتم التحكم في تسامح سمك الجدار عند ±1.2 مم) من الكتلة لكل وحدة طول بنسبة 28٪ إلى 35٪ مقارنةً بأنبوب الحديد الزهر الرمادي، مما يوفر أكثر من 15٪ في تكاليف الرفع والنقل، وهو ما يجعله مناسبًا بشكل خاص لمشاريع خطوط الأنابيب طويلة المسافة.

الضرر الناتج عن النقل والتعامل يكاد يكون مهملًا: لن ينكسر بسبب التأثير المفاجئ. ويُقلل الخسارة الناتجة عن النقل والتعامل إلى الحد الأدنى.

تقليل تكاليف الضخ: يتم تغطية خط الأنابيب بطبقة من مادة الأسمنت المركزي. مما يجعل السطح الداخلي للأنبوب ناعمًا، وبالتالي يقلل من فقدان الطاقة الناتج عن الاحتكاك.

عمر خدمة أطول ومقاومة ممتازة للتآكل: يمنع طلاء الأسمنت المطلي التآكل الداخلي للسطح. ويُوفّر الطلاء الخارجي من الزنك/الزنك-الألمنيوم، المغطى بطبقة من البيتومين/راتنج الإيبوكسي، حماية قوية ضد التآكل الخارجي.

دقة بمتعدد الأبعاد ونهاية سطح ممتازة: يضمن صب الأنابيب المفلطنة بالطرد المركزي سمك جدار متجانس ونعومة سطح ممتازة، لا يمكن تحقيقها في صب الرمل الرطب بسبب طفو النواة أو تغيرها أو تشوهها.

سهولة الصيانة والتفكيك: ميزة أساسية للاتصالات المزودة بالفلانشات في الأنظمة فوق الأرض، حيث يمكن فك أي قسم وحذفه واستبداله دون الحاجة إلى أدوات القطع أو كسر الأنابيب.

حالات التطبيق

محطات معالجة المياه ومحطات الضخ

هذا هو التطبيق الرئيسي لـ أنبوب حديدي مروحي مزود بفلانش. تُحدد شبكات الأنابيب فوق الأرض داخل مرافق المعالجة — التي تربط شاشات امتصاص المياه الخام، والمرشحات، ونقاط جرعة المواد الكيميائية، وخزانات المياه الصافية، ومضخات التوزيع — بشكل شبه عالمي باستخدام الحديد المطلي بالفلانشات. ويُعدّ الجمع بين القدرة على تحمل الضغط العالي (مع معيار PN16/PN25، وتوفر PN40)، والوصلات الصلبة التي تمتص أحمال الاندفاع في المضخات، وإمكانية التفكيك بسهولة لصيانة المعدات، الخيار التقني الأفضل والأكثر اقتصاداً لدورة حياة المعدات.

جسور مرتفعة وعبورات جوية

عندما يجب أن يعبر خط أنابيب نهرًا أو طريقًا أو عائقًا آخر عبر هيكل معلّق، فإن الوصلات المزودة بفلانشات تُفضل على الاتصالات المدفونة القابلة للدفع. وتصبح الاتصالات بالفلانشات الصلبة منعًا لحركة التباين عند دعامات العرض، كما تتيح أقسام الأنابيب التي يمكن إزالتها بسهولة الفحص الهيكلي والطلاء مرة أخرى دون الحاجة إلى الحفر. توفر شركة MIDAS أنبوب حديدي مروحي مزود بفلانش أنبوب حديدي مروحي مزود بفلانش

أنابيب العمليات الصناعية

تُحدد المصانع التكريرية، ومحطات الطاقة، ومصانع الورق والخشب، ومرافق المعالجة الكيميائية أنابيب مفلطنة للاستخدام في توزيع المياه العملية، ومياه التبريد، وتوريد مياه إطفاء الحرائق، وفي بعض الحالات المواد الكيميائية المستخدمة في العمليات (حيث يتم اختيار بطانة مناسبة - مثل FBE أو الإيبوكسي السيراميك). كما تتوفر مجموعة كاملة من تصنيفات ضغط المفلطنة (من PN10 إلى PN40) وخيارات البطانة الداخلية.

بنية تحتية لمعالجة المياه العادمة

متوافق مع EN 598 أنبوب حديدي مروحي مزود بفلانش يُستخدم بطانة داخلية من الأسمنت عالي الألومينا أو FBE في أنابيب المعالجة فوق سطح مياه الصرف الصحي: بدءًا من شاشات المدخل وغرف الحصى، وصولاً إلى أنابيب غاز التخمير وخطوط نقل الحمأة. وتُسهم خيارات البطانة المقاومة للتآكل في إطالة العمر الافتراضي في البيئة الكيميائية القاسية لعملية معالجة مياه الصرف.

قطع الملفات القصيرة ومحولات الاتصال

أنبوب حديدي مروحي مزود بفلانش يُستخدم قطع الأطوال القصيرة حتى 0.1 متر على نطاق واسع كحزمة توصيل بين صمام البوابة، أو صمام الفراشة، أو صمام التفتيش والأنبوب المجاور. وتورّث شركة MIDAS حزمًا مزودة بفلانشات مقسومة حسب الطول، مع تحكم كامل في التسامح القياسي، لاستبدال أجزاء الحزم الموجودة بالكامل في المرافق العاملة للعلاج.

اطلب عرضًا أسعاري

سواء كنت تبحث عن أنبوب حديدي مروحي مزود بفلانش لتطوير كبير في معالجة المياه البلدية، أو ترقية محطة ضخ، أو تركيب عملية صناعية، أو استبدال ملف جسر، فإن شركة MIDAS تمتلك القدرة الإنتاجية والكفاءة الفنية وخبرة التصدير اللازمة لإنجاز المشروع وفق المواصفات والجدول الزمني المحدد.

أرسل مواصفات مشروعك أو اطلب ورقة بيانات فنية اليوم.

لماذا اخترتنا؟

تُقع شركة شانشي ميداس الصناعية المحدودة في تاييوان، مقاطعة شانشي - الموطن الرئيسي للصب في الصين، حيث يتمتعون بوصول مباشر إلى خام الحديد اللدن عالي الجودة وخبرات عقود من صب الأنابيب. يجمع إنتاج أنابيب الحديد اللدن المفلطحة لدينا بين:

1.  حصلت شركتنا على شهادة الأيزو، مما يضمن أن منتجات أنابيب الحديد المطاطية تتوافق مع جميع المعايير الدولية

2.  ومع ظهور المزيد من الخبرة، حققنا مركزا أكثر تقدما في نفس الصناعة.

3.  ونحن نهدف إلى بناء علاقات طويلة الأمد مع عملائنا، وتوفير خدمات موثوقة وفعالة لهم.

4.  ومن خلال هيكل تشغيلي سليم وهيكل لاستراتيجية العلامة التجارية موجهة نحو السوق، نزيد من تعزيز التبادلات التقنية والتعاون مع الصناعة الدولية لأنابيب الحديد.

5.  سوف يعمل فريقنا الاحترافي معك بشكل وثيق لتوفير منتجات مصنوعة من أنابيب الحديد الزينة والتي تلبي احتياجاتك الخاصة.

6.  لدينا العديد من خطوط إنتاج أنابيب الحديد الثنائي والأقسام المتعددة، بما في ذلك مركز البحث والتطوير، قسم إدارة الإنتاج، قسم الجودة وقسم التصنيع.

7.  ومن المعروف ان منتجاتنا المصنوعة من انبوب الحديد الزيتي تتميز بأدائها الممتاز، متانتها، وعمرها الطويل.

8.  إننا نبذل المزيد من الجهود لتحليل السوق بشكل شامل والوفاء بالتزامنا تجاه العملاء بسعر معقول وجودة ممتازة وتشغيل مرن.

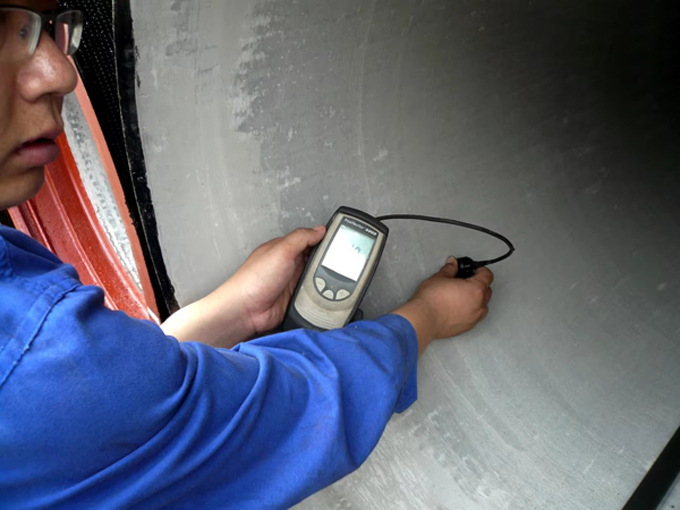

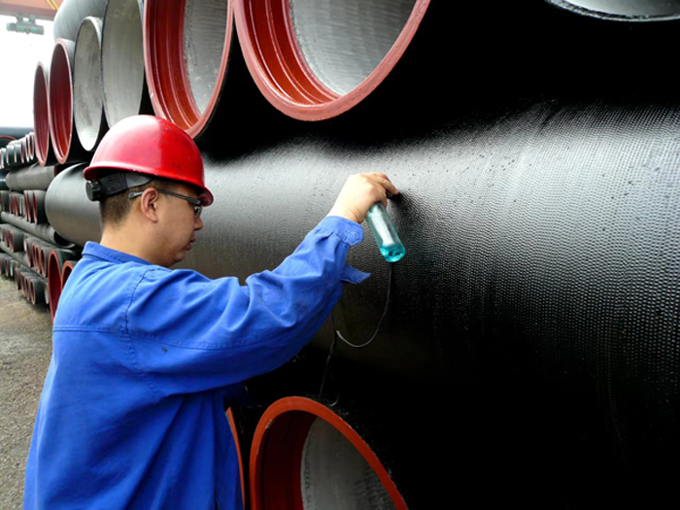

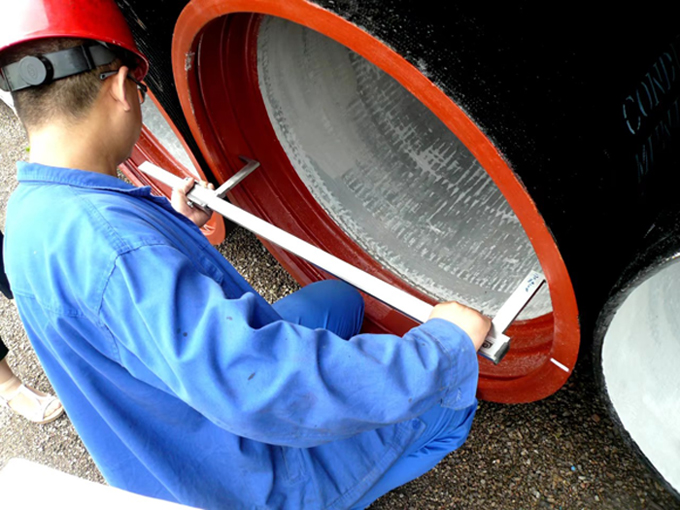

9.  ويتم اختبار منتجات أنابيب الحديد المرنة الخاصة بنا بدقة للتأكد من أنها تفي بأعلى معايير الجودة.
