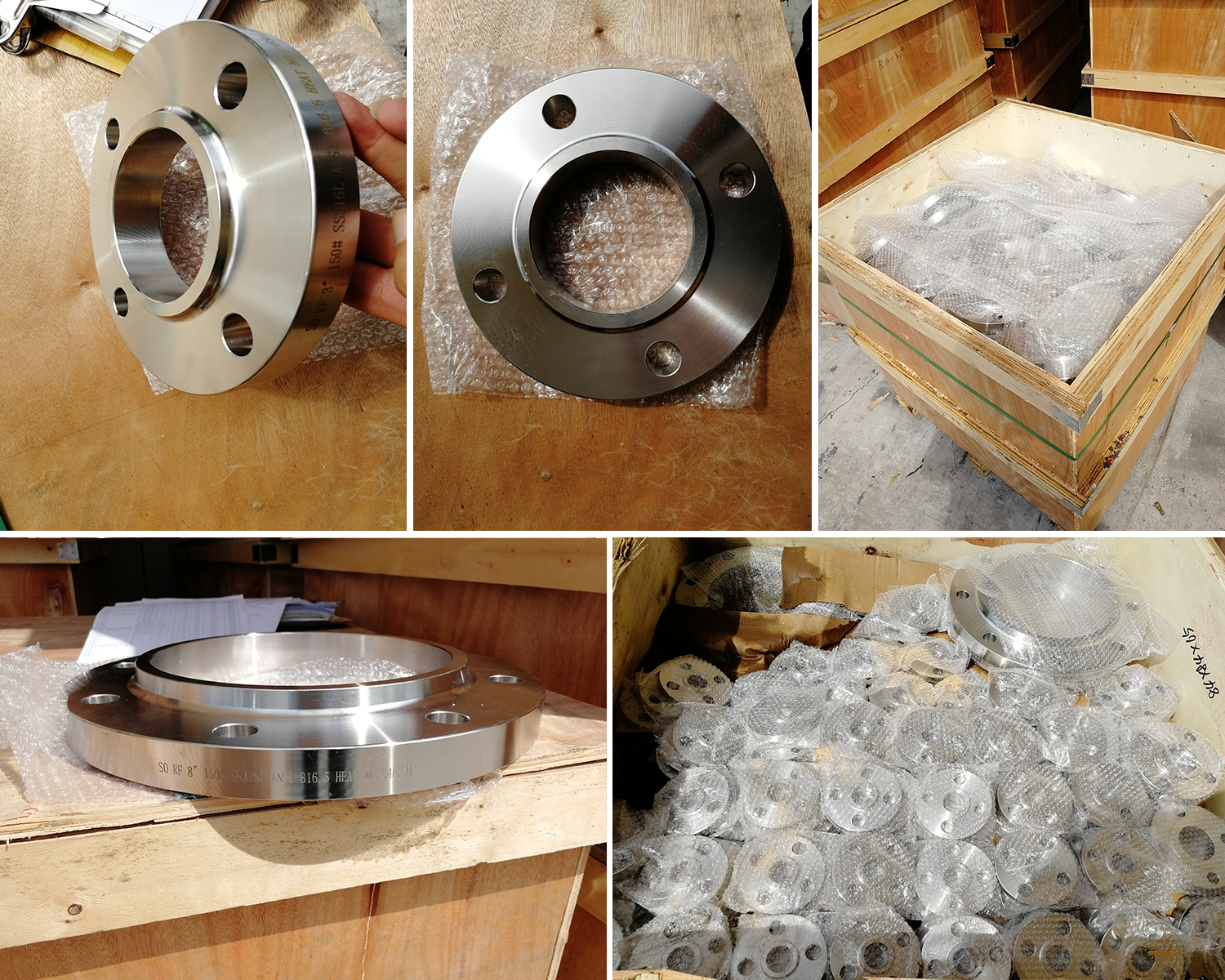

الانزلاق على الشفة، وتسمى أيضا الشفة SO، هي شعبية نوع من أنبوب الشفة) المصممة لقبول الأنبوب في تجويف/مركز الشفة للحام حول القطر الخارجي للأنبوبة وعلى الجانب الداخلي من الوصلة.

الشفة الانزلاقية هي بديل مباشر لشفة عنق اللحام، مما يوفر مرونة في ضبط طول الأنبوب بالنسبة إلى وضع الشفة بسبب افتقارها إلى حواف اللحام. يوفر هذا التصميم تخليصًا واسعًا للأنابيب ويسهل اللحام والتصنيع.

تستخدم الشفات الانزلاقية بشكل أساسي في تطبيقات الضغط المنخفض، وعادة ما تتميز بمحور يشبه الوجه المرتفع ولكن يمكن أيضًا توفيره في "نمط الحلقات" دون وجود محور إذا كانت قيود المساحة تتطلب ذلك. في حين أن نمط المحور هو أكثر انتشارا، فإن نمط الحلقة صالح أيضا ضمن فئة الانزلاق. بالنسبة لتطبيقات الضغط العالي، يمكن تصنيع شفاه انزلاقية مع ارتفاع مفصل حضني لتحسين جودة الاتصال. في الحالات التي لا يتوفر فيها مفصل الحضن أو لا يكون ارتفاع المحور حرجًا، يمكن إنتاج شفة الانزلاق باستخدام محور معدّل ليشبه نمط مفصل الحضن.

بشكل عام، تعتبر الشفات الانزلاقية أقل ملاءمة لتطبيقات الضغط العالي مقارنة بشفات العنق الملحومة. ويتميز هذا الأخير بمحور مدعم وحصى لحام مستدق، مما يوفر اتصالاً أكثر قوة بنهاية لحام مؤخرة الأنبوب، وهو أكثر ملاءمة للبيئات المعرضة لإجهاد ميكانيكي كبير.

ميداس هي شركة رائدة في تصنيع الشفافات الانزلاقية في الصين، وتقدم انزلاقات على الشفائف التي تلبي مختلف المعايير بما في ذلك ANSI و MSS و AWWA و DIN و UNI و JIS و BS و SABS و EN1092 و GOST بالإضافة إلى التصاميم المخصصة على أساس مواصفات العميل. تتوفر الشفات الانزلاقية بأحجام تتراوح من 15 ملم إلى 2000 ملم ويمكن أن تتميز بواجهات الشفة مثل RF و FF و RTJ. ونحن نوفر الشففات في مواد مثل الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك الصلب، مع عمليات التصنيع بما في ذلك التشكيل أو الصب. ولتوفير الحماية والمتانة، نقدم خيارات الطلاء مثل الطلاء الأصفر أو الأسود أو الزيوت المضادة للصدأ أو الطلاء بالزنك، ونعبأ منتجاتنا في أغلفة من الخشب الرقائقي الصالح للملاحة أو في ألواح خشبية مغطاة بطبقة من البولي إيثيلين مصممة خصيصًا لتلبية احتياجات العملاء.

أنواع اللحام الانزلاقي على الشفاه

تأتي الشفات الانزلاقية في نوعين رئيسيين: شفة لوح اللحام الانزلاقية وشفة الأنبوب الفولاذي ذي محور اللحام الانزلاقي. تقدم هذه الشفّات خصائص ميكانيكية تقع بين تلك الخاصة بالشفّات المتكاملة والشفّات الحلقية، حيث تتميز بتصميم مباشر وسهولة المعالجة. ونتيجة لذلك، يتم استخدام الشفة الانزلاقية بشكل شائع في مختلف أنظمة خطوط الأنابيب السائلة.

تأتي الشفاه المنزلقة في عدة أنواع على أساس تصميم وجه الشفة، بما في ذلك الوجه المرفوع (RF)، نوع الوصلة الحلقية (RTJ) و الوجه المسطح (FF).

انزلاق الوجه المرفوع على الشفة:

تتميز الشفة المنزلقة الوجه المرتفعة بنتوء صغير على وجهها السفلي. هذا الوجه المرفوع يخدم كمنطقة مخصصة لوضع الحشية أثناء التركيب، وتعزيز أداء الإغلاق الكلي.

وصلة من النوع الحلقي

تتميز شفة RTJ الانزلاقية بتجاويف معدلة على الوجه المرتفع، مصممة لاستيعاب حلقة الحشية من أجل الإغلاق الفعال. تصميم RTJ مخصص لتطبيقات الضغط العالي، ويقدم حل إغلاق أكثر قوة مقارنة مع نوع RF. ويسمح الأخدود بوضع الحشية بشكل آمن، مما يعزز قدرة الشفة على تحمل الضغوط المرتفعة.

الانزلاق على الشفة يستخدم اللحام الانزلاقي لتوصيل المعدات، لذلك إما أسفل الاسم يصف نفس الشفة

1. انزلق على حافة اللحام

2. إنزلق على الحافة اللحام

3. انزلاق محكم على الحافة

4. إنزلق على الشفة اللحام

5. الشفة العالية

شفاه انزلاق

تحتوي الشفة الانزلاقية FF (ذات الوجه المسطح) على سطح مانع تسرب مسطح وغير مرفوع، والذي يلامس الحشية مباشرة. وغالبا ما يستخدم هذا النوع في تطبيقات الضغط المنخفض ويفضل عندما تكون هناك حاجة إلى مانع تسرب أكثر اتساقًا عبر وجه الشفة.

فاك

1.  مزايا الانزلاق على الشفاه

تكاليف التركيب المنخفضة: تتطلب الشفّات الانزلاقية عمومًا مواد أقل وخطوات تصنيع أقل مقارنة بأنواع أخرى من الشفّات، مثل الشفّات العنقية الملحومة. وتؤدي هذه البساطة إلى خفض تكاليف الإنتاج والتركيب. وعدم وجود مشطوب لحام يعني أيضا أن هناك حاجة إلى خطوات تحضيرية أقل، مما يقلل من النفقات الإجمالية.

محاذاة أسهل أثناء التركيب: يتم تصميم الشفات المنزلقة للانزلاق فوق الأنبوب، مما يسمح بالمحاذاة المباشرة مع المكونات الأخرى. هذه السهولة في المحاذاة تبسط عملية التركيب، مما يقلل من الوقت والجهد اللازم لضمان أن جميع الأجزاء تناسب بعضها البعض بشكل صحيح.

تحسين منع التسرب: على الرغم من أن الشفات الانزلاقية ليست مانعة للتسرب بطبيعتها، إلا أن تصميمها يسهل الإغلاق الأفضل عند استخدامها مع الحشيات المناسبة. وتساعد القدرة على اللحام داخل وخارج الشفة على تأمين المفصل، مما يقلل من خطر التسرب مقارنة بالشفات التي تسمح فقط باللحام الخارجي.

اللحام الداخلي والخارجي على الشفة: تدعم الشفات المنزلقة اللحام داخل تجويف الشفة وعلى السطح الخارجي. يوفر هذا اللحام المزدوج قوة إضافية ويعزز الختم، مما يجعل الوصلة أكثر قوة وموثوقية، خاصة في التطبيقات التي تكون فيها السلامة المشتركة حاسمة.

القطع الأسرع والدقيق لخطوط الأنابيب: إن تصميم الشفات الانزلاقية يبسط عملية القطع لخطوط الأنابيب. وبما أن الشفة تنزلق فوق الأنبوب، فمن الأسهل تحقيق عمليات قطع وتحليف دقيقة، مما يوفر الوقت أثناء مرحلتي التحضير والتركيب.

التوافق مع المحور السفلي: صُممت الشفات المنزلقة لتلائم الأنابيب المنزلقة عليها، مما يعني أنها متوافقة مع الشفات التي لها محور سفلي. هذه الميزة مفيدة في المنشآت التي تكون المساحة فيها محدودة أو حيث يتطلب تصميم محور أقل لقيود هندسية أو تصميمية محددة.

2.  كيف يتم تركيب الشفات الانزلاقية؟

لتركيب شفة انزلاقية، ازلقها على طرف الانبوب، حاذفها مع الشفة او المكوِّن المتزاوج، ثم لحامها داخل الشفة وخارجها على السواء. المحاذاة الصحيحة واللحام يضمن اتصال آمن ومانع للتسرب.

3.  ما هو الفرق بين الشفة الانزلاق وشفة العنق الملحومة؟

تنزلق شفة انزلاقية فوق الأنبوب ويتم لحامها خارجيا وداخليا، مما يجعل تركيبها أسهل وأقل تكلفة. وعلى النقيض من ذلك، فإن حافة عنق اللحام لديها عنق مستدق يتم لحامه مباشرة إلى الأنبوب، مما يوفر وصلة أقوى وأكثر متانة، وخاصة للتطبيقات ذات الضغط العالي ودرجة الحرارة العالية.

4.  هل يمكن استخدام الشفات الانزلاقية في تطبيقات الضغط العالي؟

تستخدم الشفاه المنزلقة عادة في تطبيقات الضغط المنخفض إلى المتوسط. وبالنسبة للبيئات عالية الضغط، يوصى بشكل عام بأنواع أخرى من الشفات مثل شفاه العنق الملحومة أو شفاه RTJ نظرًا لقوتها الفائقة وقدرات الإغلاق.

5.  كيف تتأكد من وجود مانع تسرب بشفات منزلقة؟

من الضروري استخدام الحشيات المناسبة والتأكد من أن الشفة ملحومة بشكل صحيح في الداخل والخارج. كما يمكن أن يساعد الفحص والصيانة المنتظمة في الحفاظ على سلامة الختم.

6.  هل تتوفر الشفات المنزلقة بأحجام ومواصفات مخصصة؟

نعم، يمكن تصنيع الشفات المنزلقة لأحجام ومواصفات مخصصة بناء على متطلبات العملاء. يمكن للمصنعين إنتاج الشفّات في مختلف الأبعاد والمواد وأنواع الوجه لتلبية احتياجات المشروع المحددة.

7.  ما هي التطبيقات الشائعة للشفات الانزلاقية؟

تستخدم الشفاه المنزلق بشكل شائع في أنظمة المياه والصرف الصحي، وخطوط الأنابيب الصناعية العامة، وتطبيقات الضغط المنخفض إلى المتوسط. وسهولة تركيبها وفعاليتها من حيث التكلفة تجعلها خيارًا شائعًا للعديد من أنظمة الأنابيب.
