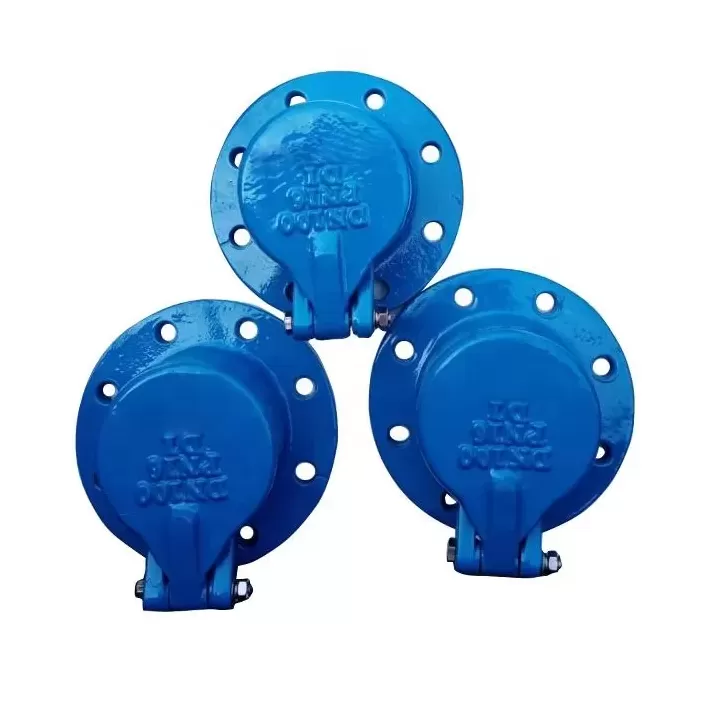

الصمام القلابي

صمامات الفلاب ، والتي يشار إليها أحيانا باسم بوابات الفلاب ، صمام الفلاب هو نوع من صمامات الاتجاه الواحد التي تستخدم فلاب مفصلي (أو قرص) للسماح بتدفق السوائل في اتجاه واحد ومنع التدفق العكسي في الاتجاه المعاكس. يفتح الصمام عندما يدفع السائل القفل في اتجاه التدفق ويغلق عندما يتوقف السائل أو ينعكس ، مما يخلق ختمًا لمنع التدفق العكسي.

(ميداس) مُصنّعة محترفة لصمامات الجنيح في الصين، صمّاماتنا الجنيحة بالأسفل

صمام الجيب هو صمام أحادي الاتجاه يفتح ويغلق تلقائياً بناءً على ضغط الوسط أو وزنه. ويستخدم بشكل أساسي لمنع ارتداد الوسط في خطوط الأنابيب أو الحاويات، مع السماح للوسط بالتدفق بسلاسة في اتجاه واحد.

أولاً -الوظيفة الأساسية: لماذا نحتاج إلى طلقة؟

حماية التدفق الخلفي

الوظيفة الأساسية للصمام السحاب هي "التوصيل أحادي الاتجاه والقطع العكسي": عندما يتدفق الوسط في الاتجاه الأمامي، يدفع الضغط لوحة البوابة لفتح، مما يسمح للوسط بالمرور بسلاسة. عندما يحاول الوسط أن يتدفق في الاتجاه العكسي، تغلق لوحة الباب تلقائيا تحت عمل الضغط العكسي أو وزنها، ملتصقة بإحكام بمقعد الصمام لمنع الوسط من التدفق مرة أخرى وتجنب تلف المعدات أو اضطراب النظام.

فعلى سبيل المثال، في أنابيب النفايات السائلة في محطة معالجة مياه الصرف الصحي، يمكن أن تمنع البوابات السقفية مياه النهر من التدفق مرة أخرى إلى بركة المعالجة. يتم تركيب بوابة سديلة عند مخرج مضخة المياه لمنع التأثير العكسي لتدفق المياه على الدفّاعة عندما تتوقف المضخة، وبالتالي حماية محرك مضخة المياه.

لا حاجة إلى طاقة خارجية، موفرة للطاقة، وموثوقة

على عكس الصمامات الكهربائية والصمامات الهوائية التي تتطلب طاقة إضافية للدفع، يتم فتح البوابات السهلية بالكامل وإغلاقها بالاعتماد على فرق الضغط في الوسط نفسه أو وزن لوحة البوابة. ليس لديهم استهلاك للطاقة ولا نظام تحكم معقد. وهي مناسبة بشكل خاص للمناطق النائية، والسيناريوهات في الهواء الطلق أو غير المراقب، مما يقلل من تكاليف التشغيل والصيانة.

تقليل تأثير المطرقة المائية

عندما تبدأ مضخة المياه أو تتوقف أو يتذبذب الضغط في خط الأنابيب، فإن التأثير العكسي لتدفق المياه قد يسبب "مطرقة المياه"، مما يؤدي إلى اهتزاز خط الأنابيب، أو تمزق، أو تلف المعدات. عندما يغلق الصمام السحاب، فإنه يعمل بسلاسة، مما يمكن أن يعزل قوة التأثير للتدفق العكسي للمياه، ويقلل من الضرر الناجم عن مطرقة المياه، ويحمي سلامة نظام خط الأنابيب.

أنا. السمات الهيكلية: كيف يمكن تحقيق الفتح والإغلاق الأوتوماتيكيين؟

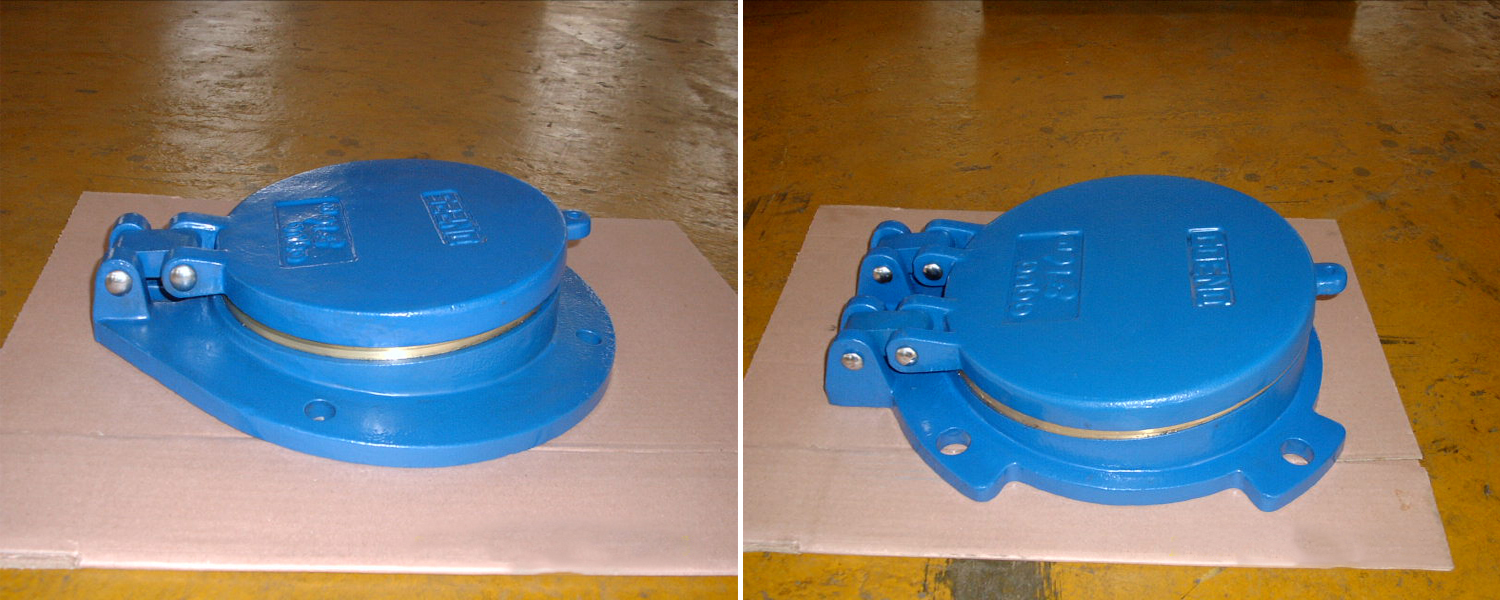

يتكون هيكل بوابة السحاب من المكونات الأساسية مثل جسم الصمام، لوحة البوابة، المفصلة، وأجزاء الغلق. تفاصيل تصميمها تؤثر بشكل مباشر على أدائها.

تصميم لوحة الباب

الشكل: عادة دائري أو مربع أو مستطيل، مناسب لأقطار الأنابيب المختلفة وسيناريوهات التركيب. على سبيل المثال، تستخدم البوابات ذات الجديلة الدائرية في الغالب للأنابيب الدائرية، في حين أن البوابات ذات الجديلة المربعة مناسبة للقنوات المربعة.

تصميم الختم والمفصل

أجزاء منع التسرب: عادة ما يكون سطح التلامس بين لوحة الباب ومقعد الصمام مجهز بحلقة منع تسرب مطاطية. تعوض مرونة المطاط عن الفجوات الصغيرة لتحقيق ختم محكم، ومنع التسرب بشكل فعال حتى تحت الضغط المنخفض.

هيكل مفصلي: يتم توصيل لوحة الباب بجسم الصمام من خلال المفصلة. يجب صنع عمود المفصلة من مواد مقاومة للتآكل ومضادة للصدأ لضمان فتح وإغلاق لوحة الباب بسلاسة وتجنب فشل مانع التسرب الناتج عن الصدأ والانحطاط. كما تم تصميم بعض البوابات ذات السديلة مع أجهزة عازلة للحد من ضوضاء التأثير والتآكل أثناء الفتح والإغلاق.

وضع التحكم في الفتح والغلق

الفتح الأمامي: يعتمد على الضغط الأمامي للوسط للتغلب على الوزن الذاتي للوحة الباب وقوة الاحتكاك للمفصل. كلما زاد الضغط كلما زادت زاوية الفتح. عموما، زاوية الفتح القصوى هي 60 درجة إلى 90 درجة، مما يضمن سلاسة التدفق المتوسط ومقاومة التدفق المنخفضة.

الإغلاق العكسي: عندما يختفي الضغط الأمامي أو يتم توليد الضغط العكسي، تغلق لوحة الباب بسرعة تحت العمل المشترك للضغط العكسي ووزنها، وتلتصق بمقعد الصمام لتشكيل السدادة.

ثانيا. السيناريوهات المنطبقة: ما هي النظم التي يجب أن تكون مجهزة ببوابات ذات جنيحات؟

يتركز نطاق تطبيق البوابات السهلية بشكل رئيسي في السيناريوهات التي تتطلب تدفقًا أحادي الاتجاه وتمنع التدفق العكسي. وتشمل التطبيقات النموذجية ما يلي:

إمدادات المياه والصرف ومعالجة الصرف الصحي

أنابيب الصرف الصحي لمحطات معالجة مياه الصرف الصحي الحضرية: لمنع مياه النهر من التدفق مرة أخرى إلى نظام المعالجة.

منافذ تصريف مياه الأمطار في المناطق السكنية أو المصانع: لمنع تراكم المياه وتدفقها في أنابيب البلديات أثناء هطول الأمطار الغزيرة.

أنابيب الصرف الصحي من خزانات التعفين وخزانات الترسب: منع مياه الصرف الصحي من التدفق مرة أخرى والتسبب في التلوث.

أنظمة المضخات ومحطات الضخ

أنابيب الخروج لمضخات الطرد المركزي والمضخات الغاطسة: لمنع التأثير العكسي لتدفق المياه على المضخة عند توقفها، ولحماية المحرك والدفّاعة.

محطة ضخ الري: يتحكم في التدفق أحادي الاتجاه للمياه إلى قناة الأراضي الزراعية لمنع مياه الري من التدفق مرة أخرى إلى مصدر المياه.

المحافظة على المياه والهندسة البلدية

المجرى والقناة ومخرج تصريف المياه: التكيّف مع تغيّر مستوى المد والجزر، ومنع ارتداد مياه البحر ومياه النهر.

أنابيب السيطرة على الفيضانات والصرف في المناطق الحضرية: السماح بتصريف مياه الأمطار خلال موسم الأمطار ومنع المياه الجوفية من التدفق مرة أخرى خلال موسم الجفاف.

نظام الدوران الصناعي

أنبوب المياه العائدة لبرج التبريد: لمنع التدفق العكسي للمياه الجارية من التأثير على ضغط النظام.

خط أنابيب تصريف مياه الصرف الكيميائية: منع مياه الصرف المعالجة من الاختلاط مع مياه الصرف غير المعالجة وتدفقها مرة أخرى.

أصبح صمام الجيب، بخصائصه "الفتح والإغلاق السلبي، وعدم الصيانة ومنع التدفق العكسي"، جهازًا أساسيًا لضمان سلامة التدفق أحادي الاتجاه في أنظمة الموائع. ومن خلال الاختيار والتركيب المعقول، يمكن أن يعمل بشكل مستقر في ظل ظروف عمل معقدة مختلفة، مما يقلل بشكل فعال من خطر تعطل النظام. إنه أنبوب ملحق عملي واقتصادي
