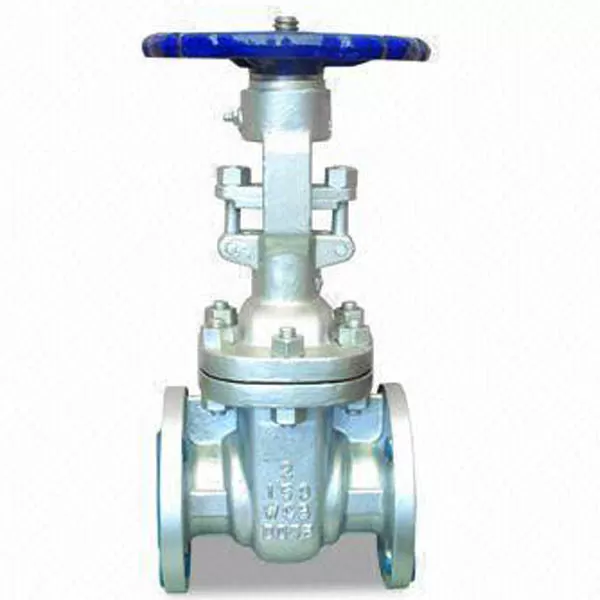

صمام البوابة

الصمام البوابي هو مكون أساسي في أنظمة مناولة السوائل.

البنية والمكونات

يتكون صمام البوابة من جسم صمام، بوابة أو إسفين، ساق، غطاء محرك، وحلقات مقعد. جسم الصمام هو المبيت الرئيسي الذي يوفر ممرا للسوائل. وعادة ما تكون البوابة مسطحة أو على شكل إسفين، وهي العنصر الذي يتحكم في التدفق. يربط الجذع البوابة بالمحرك على الجزء الخارجي من الصمام ويستخدم لرفع أو خفض البوابة. يغلق غطاء المحرك الأجزاء الداخلية للصمام من البيئة الخارجية ويوفر مبيت للساق. تقع حلقات المقعد في مدخل ومخرج جسم الصمام وتوفر سطح مانع للتسرب للبوابة.

مبدأ العمل

عندما يكون صمام البوابة مفتوحًا تمامًا، يتم رفع البوابة تمامًا من مسار التدفق، مما يسمح بمرور السائل بأقل مقاومة ممكنة. وهذا يوفر تدفق تجويف كامل، مما يعني أن السائل يمكن أن يتدفق عبر الصمام بنفس السرعة تقريبًا وانخفاض الضغط كما لو لم يكن هناك صمام. لإغلاق الصمام، يتم خفض البوابة في مسار التدفق حتى تستقر ضد حلقات المقعد، مما يعيق السائل تماما.

المزايا

صمامات البوابة معروفة بقدرتها الممتازة على الإغلاق. ويمكنها أن توفر محكمًا محكمًا يمنع أي تسرب للمائع عند إغلاقه. كما أنها مناسبة لمجموعة واسعة من أنواع السوائل، بما في ذلك السوائل والغازات والرذاذ. التصميم الكامل للحفرة يسمح بمعدلات تدفق عالية الحجم، مما يجعلها مثالية للتطبيقات التي تحتاج إلى نقل كمية كبيرة من السوائل بسرعة.

العيوب

أحد العيوب الرئيسية لصمامات البوابة هو أنها تعمل ببطء نسبيا بالمقارنة مع أنواع أخرى من الصمامات مثل الصمامات الكروية أو الصمامات الفراشية. عملية الفتح أو الإغلاق الكامل للصمام يمكن أن تستغرق المزيد من الوقت بسبب الطريقة التي تتحرك بها البوابة داخل وخارج مسار التدفق. بالإضافة إلى ذلك، صمامات البوابة ليست مناسبة تماما لتطبيقات الخنق. عندما تكون البوابة مفتوحة جزئيا، يصبح نمط التدفق مضطربا ويمكن أن يسبب تآكل البوابة والمقعد، مما يؤدي إلى انخفاض في أداء الإغلاق مع مرور الوقت.

التطبيقات

تستخدم صمامات البوابة على نطاق واسع في صناعات مثل إمدادات المياه ومعالجة الصرف الصحي والنفط والغاز وتوليد الطاقة والمعالجة الكيميائية. في أنظمة الإمداد بالمياه، يتم استخدامها للتحكم في تدفق المياه في أنابيب ذات قطر كبير. في صناعة النفط والغاز، يتم استخدامها لعزل أقسام مختلفة من خطوط الأنابيب وصهاريج التخزين. في محطات توليد الطاقة، يتم استخدامها لتنظيم تدفق البخار ومياه التبريد.

1) الايبوكسي المرتبط بالانصهار 200-250 ميكرون في الداخل والخارج.

2) الطلاء حسب متطلبات العملاء.

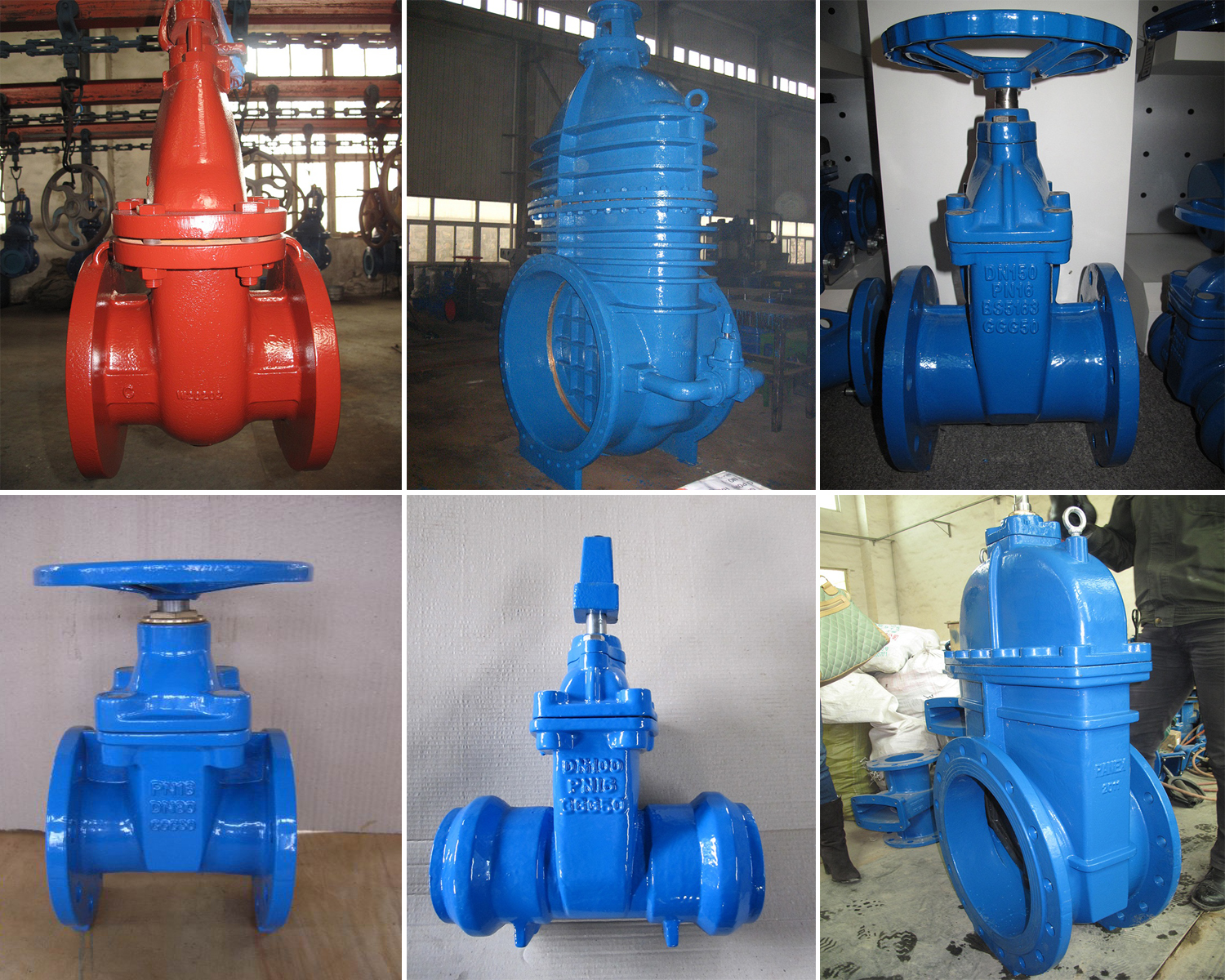

معلومات المنتج: تستخدم الصمامات البوابية المزودة أساسا لضبط الماء والبخار والنفط والغاز والغاز الطبيعي في الصناعات الكيميائية.

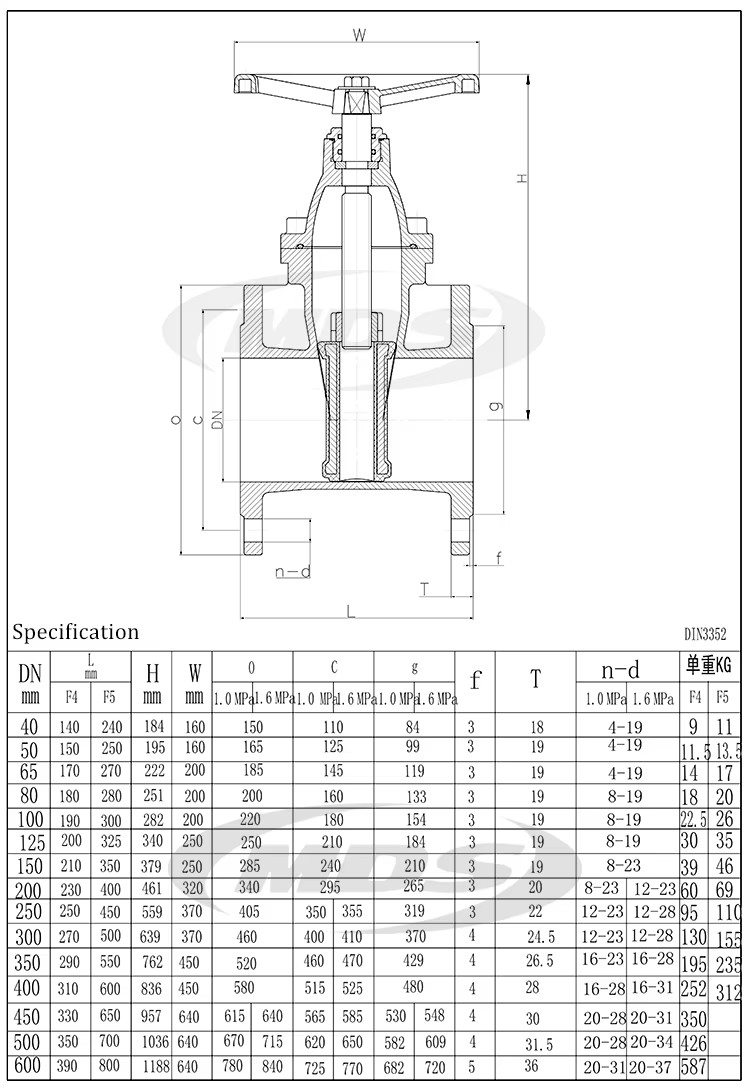

المعايير: AWWA، DIN3352 F4/F5، BS5163، BS5150.

نوع الاتصال: نوع شفاف، نوع دفع على، نوع مفصل ميكانيكي، نوع أطراف عادية.

سماكة جدار الأنبوب: K7/K8/K8/K12/C40،/C30/C25.

نوع المفصل: تيتون/مفصل الدفع، نوع K/مفصل ميكانيكي، مفصل ذاتي التثبيت/التقييد.

حشية : سبر ، EPDM ، الموز الجديد .
