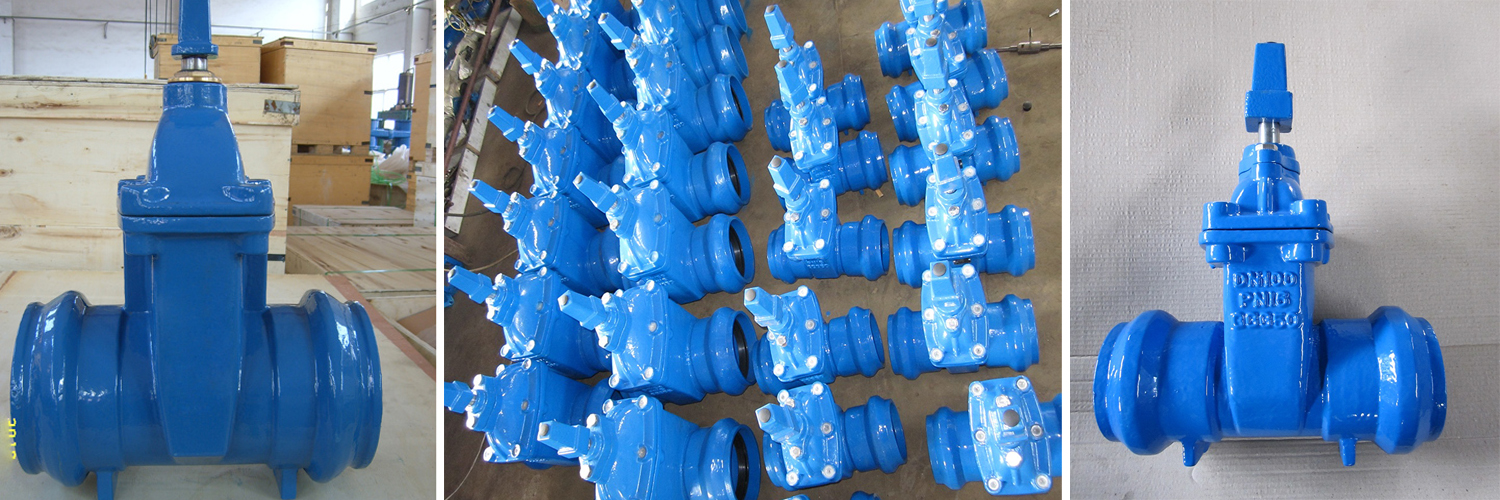

صمّام البوابة الطرفية المخدوش

صمام البوابة الطرفية (بالإنجليزية: صمّام البوابة الطرفية المخدوش) هو صمام صناعي عالي الجودة مصمم للتحكم والتنظيم الدقيق لتدفق السوائل. ويستخدم عادة في مختلف الصناعات مثل النفط والغاز، ومحطات معالجة المياه والكيماويات.

يتم بناء هذا الصمام البوابي بجسم متين مصنوع من الحديد الزهر، المعروف بمقاومته الممتازة للتآكل والصدأ والتآكل. يسمح تصميم الطرف المقبس بسهولة التركيب والصيانة، وهو مثالي للتطبيقات التي تتطلب عمليات فحص وتعديل متكررة.

يتميز الصمام البوابي أيضًا بجذع غير مرتفع مصمم لحماية الصمام من التلف الناتج عن العوامل الخارجية مثل الأوساخ والحطام. يضمن تصميم التجويف الكامل للصمام تدفق السوائل دون عائق، وبالتالي تقليل خطر انخفاض الضغط وتقليل الاضطراب في الخط.

تم تجهيز صمام بوابة النهاية المقوس ببوابة يمكن فتحها بالكامل أو إغلاقها بالكامل. يتم تثبيت البوابة في مكانها من قبل إسفين تنزلق ضد بعضها البعض، مما يضمن إحكام الإغلاق. آلية تشغيل الصمام بسيطة وموثوقة، مما يجعل من السهل تشغيله حتى في البيئات القاسية.

هذا الصمام البوابي متوفر بأحجام مختلفة تتراوح من DN15 إلى DN600، ويمكنه التعامل مع ضغوط تصل إلى 16 بار. وهو متوفر ايضا في مواد مختلفة، بما فيها الحديد الزهر، الفولاذ المقاوم للصدأ، والفولاذ الكربوني، مما يوفر مرونة في اختيار الصمام المناسب لتطبيقك المحدد.

بشكل عام، يوفر صمام البوابة الطرفية المحبس حلاً فعالاً للتحكم في تدفق السوائل في التطبيقات الصناعية. إن متانته وسهولة تركيبه وأدائه الموثوق به يجعلها خيارا شعبيا للمهندسين ومهنيي الصيانة في مختلف الصناعات.

المعيار: DIN 3352-F4، DIN 3352-F5، BS5163، AWWA C509، AWWA C515.

ضغط العمل: 10 بار/16 بار/25 بار

اختبار الضغط:

القشرة: 15 بار/24 بار/37.5 بار

الختم: 11بار/17.6بار/27.5 بار

المادة:

الجسم: الحديد الزلاقي GGG40/50 أو الحديد الصب GronGG25.

ويدج: حديد دائري ggg40 / 50 + EPDM / الموز الجديد أو معدن جالسا

الفولاذ المقاوم للصدأ 2Cr13، SS304، SS316

المسامير والمكسرات: فولاذ الكربون المطلي بالزنك أو SS304,316

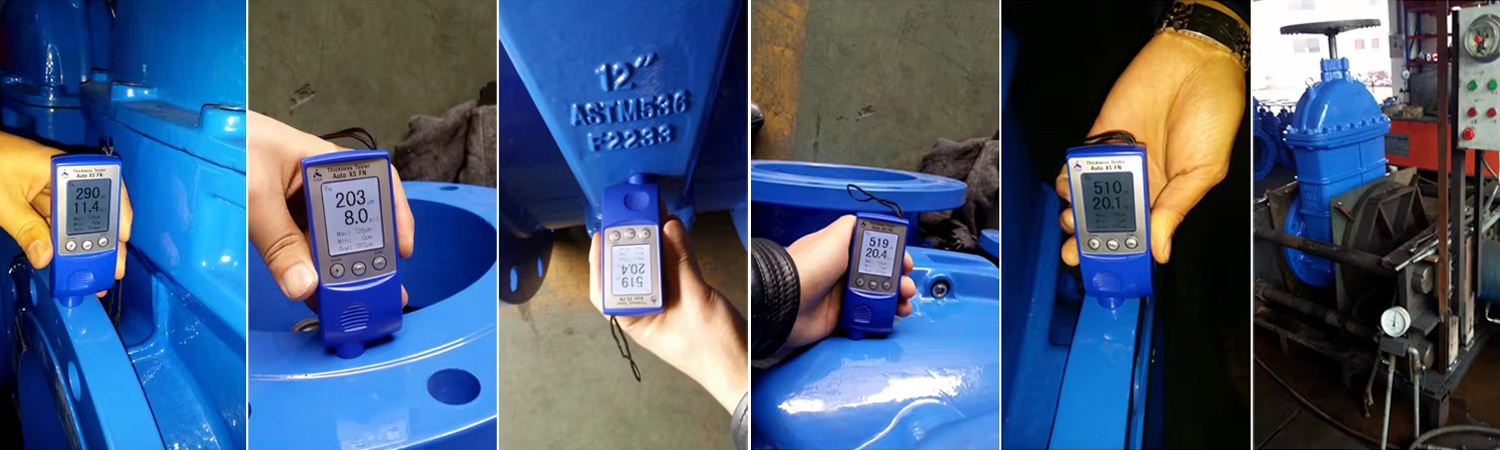

الطلاء: داخلي وخارجي بطلاء إيبوكسي ملتصق بالاندماج دقيقة250 ميكرومتر
