صمام الكرة الأرضية

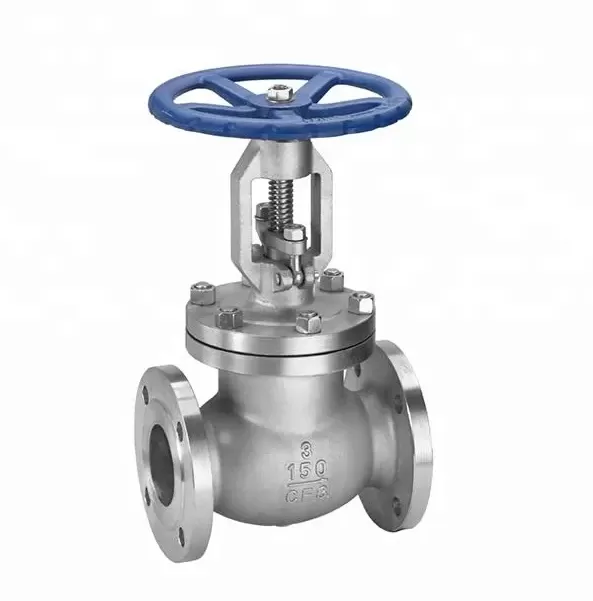

الصمام الكروي هو صمام تدفق خطي يستخدم لإيقاف، بدء، وتنظيم التدفق. على عكس الصمامات الكروية، فإن الوسط في الصمام الكروي لا يتدفق مباشرة في اتجاه واحد. بدلا من ذلك، فإنه يدخل جسم الصمام، ويرتفع إلى أعلى، ويخرج من الطرف المقابل. يغلق الصمام عن طريق قرص يتم تثبيته في المقعد باستخدام عجلة يدوية أو مشغل. تدوير المقبض يؤدي إلى هبوط القرص أو صعوده. وعندما يتم خفضها بالكامل، يتم إيقاف إمدادات المياه. عندما يرتفع التدفق بالكامل يصل إلى أقصى سرعة.

التطبيق الأكثر شيوعا لصمامات الكرة الأرضية هو الحنفيات القياسية، وتستخدم على نطاق واسع في أنظمة الأنابيب الصناعية.

المعالم الرئيسية للصمامات الأرضية

-مجموعة واسعة من مواد الجسم بما في ذلك الحديد الزهر والحديد القابل للصدأ والفولاذ المقاوم للصدأ

-تصاميم الصمامات الملولبة والشفافة

مناسب للتطبيقات والوسائط المتنوعة اعتمادًا على نوع المنتج، وبدون صيانة

الماء البارد/الساخن، البخار، أكاسيد النيتروجين، الغازات، الهواء، الزيت، المواد الكيميائية، والأحماض المختلفة

على عكس صمامات البوابة، يمكن للصمامات الأرضية تنظيم التدفق أو الضغط وكذلك إغلاق التدفق تمامًا. بالمقارنة مع صمامات البوابة أو الكروية، تظهر الصمامات الأرضية فقدان ضغط أعلى بشكل ملحوظ في المواضع المفتوحة بالكامل. يحدث هذا لأن السائل يغير اتجاهه أثناء مروره عبر الصمام.

ومن الخصائص الرئيسية للصمامات الأرضية أن المقعد مواز لخط التدفق. تتيح هذه الميزة الخنق الفعال مع تقليل تآكل القرص والمقعد.

الطلاء:

             1). الانصهار المرتبط طلاء مسحوق الإيبوكسي

             2). أكزو نوبل مسحوق الطلاءات

صمام التوقف هو نوع من الصمام الذي يتحكم في تدفق الوسط عن طريق تحريك القرص على طول خط وسط مقعد الصمام. نظرًا لهيكله البسيط، وأداء الإغلاق الجيد، والأداء التنظيمي الممتاز، فإنه يستخدم على نطاق واسع في أنظمة الأنابيب الصناعية والمدنية المختلفة.

أولاً -الميزة الأساسية: لماذا نختار صمام إيقاف؟

أداء الإغلاق الموثوق

يعتمد قرص ومقعد صمام التوقف هيكل إحكام خطي "وجهًا لوجه". عندما يتم إغلاقه، يلتصق القرص بالمقعد، ويمنع تدفق الوسط بشكل فعال، ومعدل التسرب أقل بكثير من أنواع أخرى من الصمامات، مثل صمامات البوابة. وخاصة في ظل ظروف الضغط المنخفض، حتى بعد الاستخدام على المدى الطويل، فإن التآكل على سطح مانع التسرب يكون صغيرا نسبيا، ويمكن أن يحافظ على تأثير مانع التسرب مستقر، مما يجعله مناسبا للأنظمة الحساسة للتسرب.

أداء تنظيمي ممتاز

شوط الرفع لقرص الصمام له علاقة خطية تقريبا مع معدل التدفق. من خلال التحكم في درجة افتتاح قرص الصمام، يمكن تنظيم معدل تدفق الوسط بدقة. ولذلك، فإنه غالبا ما تستخدم في السيناريوهات التي تتطلب التحكم في التدفق، مثل تنظيم درجة الحرارة في أنظمة التدفئة والتحكم في النسبة المتوسطة في العمليات الكيميائية.

لديها مجموعة واسعة من وسائل الإعلام المطبقة.

يمكن اختيار مواد مختلفة من أجسام الصمامات وأسطح منع التسرب وفقا لخصائص الوسط.

الحديد الزهر أو أجسام صمام الحديد المرنة مناسبة للوسائط المحايدة مثل الماء والبخار.

الفولاذ المصبوب أو جسم الصمام المصنوع من الفولاذ المقاوم للصدأ يمكن أن يتحمل درجات الحرارة العالية والضغوط العالية والوسائط التآكلة قليلاً.

عندما يعتمد القرص والمقعد الإغلاق المعدني، يمكن استخدامه في أنظمة درجة الحرارة والضغط العالي. وعند استخدام سدادات مصنوعة من المطاط أو PTFE، فإنها تكون مناسبة للوسائط ذات درجة الحرارة المنخفضة أو الأكالة أو النظيفة.

أنا. السمات الهيكلية: كيف يمكن تحقيق عمل فعال؟

يتكون الهيكل النموذجي لصمام التوقف من جسم صمام أو غطاء صمام أو قرص صمام أو ساق صمام أو عجلة يدوية أو جهاز دفع. وتحدد خصائص التصميم الأساسية أداءه في العمل:

تصميم قناة التدفق: عندما يتدفق الوسط من أسفل مقعد الصمام، فإنه يحتاج إلى "دوران الزاوية اليمنى" قبل الخروج، مما يؤدي إلى مقاومة تدفق عالية نسبيا. وتزيد هذه الميزة أيضًا من قوة الغلق عندما يكون الصمام مغلقًا. الضغط المتوسط يدفع قرص الصمام نحو مقعد الصمام، مما يزيد من تحسين أداء الإغلاق.

وتشمل الأشكال الشائعة من أقراص الصمام أعلى مسطح، والكباس، وأنواع الإبرة. وأقراص الصمامات المسطحة مناسبة لسيناريوهات الإغلاق العامة. غالبا ما تستخدم صمامات القرص الإبري للتحكم الدقيق في معدلات التدفق الصغيرة بسبب سطحها الصغير للتسرب ودقة التنظيم العالية.

وضع القيادة: بالإضافة إلى العجلات اليدوية، يمكن أيضا أن تكون مجهزة بأجهزة دفع كهربائية أو هوائية أو هيدروليكية لتحقيق التحكم الآلي عن بعد وتلبية متطلبات التنظيم المركزي للأنظمة الصناعية الكبيرة.

ثانيا. السيناريوهات القابلة للتطبيق: في أي ظروف عمل تكون صمامات التوقف أنسب؟

تحدث متطلبات الضغط العالي أو الغلق العالي

على سبيل المثال، في صناعة البتروكيماويات، بالنسبة لأنابيب نقل النفط، وخطوط أنابيب الغاز، وخطوط أنابيب البخار ذات الضغط العالي، وما إلى ذلك، فإن الإغلاق المحكم لصمامات التوقف يمكن أن يمنع بشكل فعال تسرب الوسائط القابلة للاشتعال، أو المتفجرة، أو السامة، مما يضمن سلامة النظام.

خطوط أنابيب صغيرة القطر أو سيناريوهات تشغيل متقطعة

يتميز صمام التوقف ذو القطر الصغير (DN15~DN100) بهيكل مضغوط وتشغيل مرن، مما يجعله مناسبًا لأنابيب إمدادات المياه وخطوط أنابيب الحماية من الحرائق. وفي الوقت نفسه، وبسبب الختم الموثوق به عند إغلاقه، فإنه غالبًا ما يستخدم في الحالات التي يتطلب فيها الفتح والإغلاق بشكل متكرر.

خامساً -احتياطات الاستخدام

اتجاه التركيب: يجب تركيب الصمام وفقاً لاتجاه التدفق المشار إليه على جسم الصمام، والذي يوصف عادة بأنه "منخفض إلى الداخل ومرتفع إلى الخارج". إذا تم تثبيت الصمام بشكل غير صحيح، مع عكس التدفق، فإنه قد يسبب صعوبة في إغلاق قرص الصمام بسبب ضغط الوسط، مما يؤدي إلى انخفاض في أداء الإغلاق.

دورة الصيانة: افحص بانتظام تغليف ساق الصمام. وإذا لاحظت اي تسرب في الوسط، فتأكد من استبدال التغليف على الفور. في حالة وجود خدوش على السطح المانع للتسرب، يمكن إصلاحها عن طريق الطحن لإطالة فترة الخدمة.

تجنب استخدام ما وراء ظروف التشغيل: المواد المختلفة لصمامات التوقف لها حدود واضحة لدرجة الحرارة والضغط. ويمكن أن يؤدي استخدامها خارج هذه الحدود إلى تشوه جسم الصمام أو فشل مانع التسرب.

باختصار، صمام التوقف، مع أداء الإغلاق الموثوق به وسعة التنظيم الدقيقة، أصبح أداة رئيسية للتحكم في تدفق الوسائط في أنظمة خطوط الأنابيب. ويظهر ذلك مزايا لا يمكن الاستعاضة عنها، خاصة في السيناريوهات التي يلزم فيها أخذ وظيفتَي الإغلاق والتنظيم في الاعتبار
