مفاصل التوسع المطاطي: حراس مرنة لأنظمة الأنابيب

مفاصل التمدد المطاطية والمعروفة أيضًا باسم وصلات المطاط المرنة أو تعويضات المطاط، هي مكونات اتصال مرنة لا غنى عنها في أنظمة خطوط الأنابيب. مع تصميمها الإنشائي الفريد وأدائها المتميز، فإنها تستخدم على نطاق واسع في الصناعات والبناء وغيرها من المجالات، وحل المشاكل الناجمة عن عوامل مثل التمدد الحراري والانكماش واهتزاز خطوط الأنابيب بشكل فعال.

التكوين الهيكلي

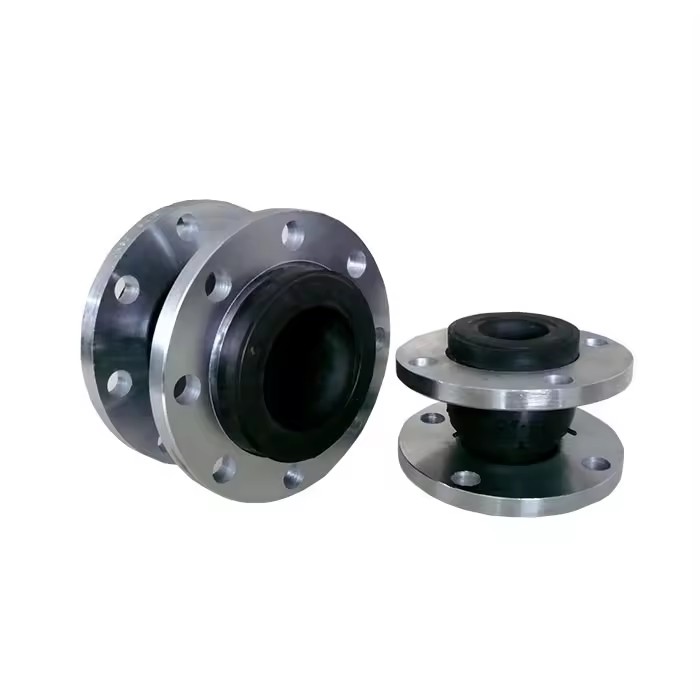

تتكون مفاصل التمدد المطاطية بشكل رئيسي من ثلاثة أجزاء: الجسم الرئيسي المطاطي، والطبقة الداعمة والشفة أو المفصل. ويصنع جسم المطاط الرئيسي من مواد مطاطية عالية الجودة مثل المطاط الطبيعي ومطاط النتريل ومطاط الإيثيلين بروبيلين داين مونومر (EPDM). تتوافق مواد المطاط المختلفة مع ظروف العمل المختلفة المطبقة. وتتكون الطبقة الداعمة من نسيج الألياف عالية القوة أو شبكة الأسلاك الفولاذية، مما يوفر مفصل التمدد المطاطي مع مقاومة الانضغاط والشد القوية، وضمان تشغيلها المستقر تحت ظروف الضغط العالي. وتصنع الشفات أو المفاصل من مواد معدنية مثل الفولاذ الكربوني والفولاذ المقاوم للصدأ، ويتم دمها عن كثب مع الهيكل الرئيسي للمطاط من خلال عملية الفلكنة لتحقيق اتصال موثوق به مع خط الأنابيب.

أنا. مبدأ العمل

تستفيد مفاصل التمدد المطاطي من المرونة العالية، وشد الهواء العالي، والمقاومة المتوسطة ومقاومة الطقس للمواد المطاطية، وكذلك الخصائص الهيكلية الخاصة بها، للتعويض بشكل فعال عن التمدد الحراري وانكماش أنظمة الأنابيب بسبب تغيرات درجة الحرارة، وكذلك الاهتزاز والإزاحة الناجمة عن تشغيل المعدات. عندما ترتفع درجة حرارة الوسط داخل خط الأنابيب، يتمدد خط الأنابيب ويستمر بسبب الحرارة. سيقوم مفصل التمدد المطاطي بامتصاص الاستطالة من خلال التشوه المرن الخاص به لمنع تلف خط الأنابيب بسبب التمدد المفرط. عندما تنكمش الأنابيب بسبب البرودة، يمكن أن توفر أيضًا قوة استرداد مرنة لمنع تركيز الإجهاد الناتج عن انكماش الأنبوب. بالإضافة إلى ذلك، عندما تكون المعدات مثل مضخات المياه والمراوح في العمل، يمكن لمفاصل التمدد المطاطية عزل اهتزاز المعدات بشكل فعال، والحد من نقل الاهتزاز إلى خط الأنابيب، وتقليل الضوضاء، وحماية خط الأنابيب والمعدات المتصلة.

ثانيا. ميزات المنتج

المرونة العالية وقدرة التعويض القوية: تمنح المادة المطاطية مفصل التمدد بمرونة ممتازة، والتي يمكن أن تعوض الإزاحات المحورية والجانبية والزاوية لخط الأنابيب داخل نطاق معين. التعويض المحوري العام يمكن أن يصل إلى ± 15-±50 ملم، تعويض الإزاحة الجانبية ± 10-±30 ملم، وتعويض الإزاحة الزاوية يمكن أن يصل إلى 15-30 درجة، والتخفيف بشكل فعال من الضغط الناجم عن الإزاحة في خط الأنابيب.

إن تأثير امتصاص الصدمة والحد من الضوضاء ملحوظ: مرونة المطاط ومرونته تجعله مادة مثالية لعزل الاهتزاز، والتي يمكن أن تقلل بشكل كبير من الضوضاء الناجمة عن اهتزاز المعدات والتدفق المتوسط في نظام خطوط الأنابيب. بعد الاختبار، تم العثور على ذلك بعد التركيب مفاصل التمدد المطاطية يمكن تقليل ضوضاء نظام خطوط الأنابيب بنسبة 15 إلى 30 ديسيبل، مما يحسن بيئة العمل بشكل فعال.

مقاومة التآكل القوية ومقاومة الطقس: من خلال اختيار المواد المطاطية المناسبة وفقًا للوسائط وظروف العمل المختلفة، يمكن أن يكون لمفصل التمدد مقاومة ممتازة للحمض والقلويات والزيت والشيخوخة.

التركيب والصيانة المناسبة: مفاصل تمدد المطاط خفيفة الوزن ومرنة. أثناء التثبيت، لا توجد حاجة لأدوات خاصة أو عمليات معقدة. فقط أوصلهم بالأنبوب من خلال المسامير في الاستخدام اليومي، لا توجد حاجة للصيانة المتكررة. فقط تفحصي السطح المطاطي بشكل منتظم بحثا عن الشقوق، الشيخوخة وغيرها من الظواهر. إذا كان هناك أي تلف، والاستبدال هو أيضا مناسب نسبيا.

حقول التطبيق

بناء نظام امدادات المياه والصرف: في انابيب امدادات المياه والصرف للمباني الشامخة، تستخدم لتعويض الازاحة الناجمة عن تسوية الارضيات وتغيرات درجات الحرارة، وفي نفس الوقت عزل اهتزاز وضجيج المعدات مثل مضخات المياه ووحدات تكييف الهواء، بما يضمن التشغيل المستقر لنظام امدادات المياه والصرف.

أنظمة الأنابيب الصناعية: في صناعات مثل الهندسة الكيميائية والبترول والطاقة والمعادن، يتم استخدامها لنقل مختلف الوسائط المسببة للتآكل، ودرجة الحرارة العالية، والضغط العالي. وهي تعوض إزاحة خطوط الأنابيب الناجمة عن تغيرات درجة الحرارة والضغط وتحمي سلامة خطوط الأنابيب والمعدات. فعلى سبيل المثال، في الإنتاج الكيميائي، وفيما يتعلق بخطوط الأنابيب التي تنقل المحاليل الحمضية والقلوية، يمكن لاستخدام مفاصل تمدد المطاط المقاومة للتآكل أن يمنع بفعالية التسرب المتوسط والأضرار التي لحقت بخطوط الأنابيب.

نظام أنابيب الحماية من الحريق: التأكد من أن أنابيب الحماية من الحريق يمكنها إمداد المياه بشكل طبيعي أثناء الحريق، وامتصاص إزاحة الأنابيب الناجمة عن تغيرات درجة الحرارة وتأثيرات تدفق المياه، ومنع ارتخاء الأنابيب وتسرب المياه، وضمان التشغيل الموثوق لنظام الحماية من الحريق.

مفاصل التمدد المطاطية مع أدائها الفريد وقابليتها للتطبيق الواسع، أصبحت ضمانًا هامًا للتشغيل الثابت لأنظمة خطوط الأنابيب.
