كل الشاي الحافة: دليل عمق من الهيكل إلى الغرض

التعريف والهيكل

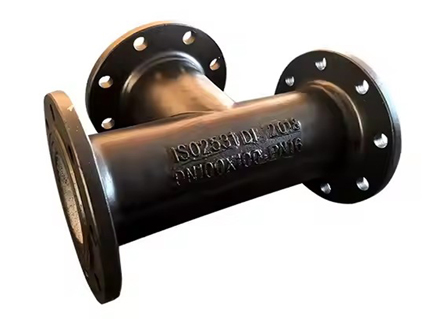

التعريف: جميع الأقمصة ذات الحواف هي تجهيزات بالغة الأهمية في شبكات خطوط الأنابيب، مع ثلاث فتحات تمكِّن من تفرع خطوط الأنابيب أو دمجها. جميع الفتحات مجهزة بهياكل الشفة، مما يسهل الالتحام إلى حد كبير مع خطوط الأنابيب والصمامات والمعدات الأخرى.

التركيب الهيكلي: يتألف أساسا من الأنابيب الرئيسية والفرعية. باعتبارها القناة الرئيسية للجسم الرئيسي، يقوم المشرف بمهام النقل الرئيسية ؛ يتفرع الأنبوب من الأنبوب الرئيسي. ويشمل قسم الشفة لوحة من الشفة وثقوب مسامير الربط، ويلزم مطابقة مواصفات لوحة الشفة بدقة مع الأنبوب أو شفة المعدات المتصلة به لضمان استقرار الوصلة وإغلاقها بإحكام.

المواد الشائعة

الفولاذ الكربوني: قوة وصلابة ممتازتان، وفعالية من حيث التكلفة، ومناسبة لنظم خطوط الأنابيب ذات الضغط والحرارة التقليديين، مثل أنابيب التدفئة العادية.

الفولاذ المقاوم للصدأ: مقاومة قوية للتآكل، يستخدم لنقل الوسائط أو الأنابيب المسببة للتآكل ذات المتطلبات الصحية العالية، مثل خطوط أنابيب تجهيز الأغذية.

الفولاذ السبيكي: له خصائص خاصة مثل مقاومة الحرارة العالية والضغط العالي، وهو يستخدم في خطوط الأنابيب الصناعية ذات الحرارة العالية والضغط العالي، مثل أنابيب البخار ذات الضغط العالي في معامل تكرير النفط.

نقاط التركيب

فحص ما قبل التركيب: قبل التركيب، تحقق بعناية من مظهر جميع الأقمصة ذات الحواف بالنسبة للتشققات والعيوب الأخرى، ما إذا كان السطح المانع للتسرب من الشفة مستويا وحجمه دقيقا، والتحقق مما إذا كان التركيب الكيميائي للمادة المعدنية يفي بالمعيار.

أعمال التنظيف: من الضروري أثناء التركيب التأكد من نظافة الوصلة بين الأنابيب والتركيبات لتسهيل ضمان جودة وصلات اللحام أو الشفة.

تركيب الحشية: عند توصيل الشفات، ينبغي اختيار الحشيات المناسبة وفقاً للوسط وظروف العمل.

ربط المسامير: اختر المسامير المناسبة واربطها بشكل متناظر وفقا للعزم المحدد. لمنع سطح الشفة من التشوه والتسرب، اربط الشفة ذات الأربع مسامير بشكل مائل، ثم استخدم القوة تدريجيًا.

الصيانة والصيانة

الفحوصات المنتظمة ضرورية: فحص تركيبات الأنابيب المدفونة للتأكد من عدم وجود طلاء مضاد للتآكل، وفحص وصلات الشفات للتأكد من عدم وجود تسرب، ورصد علامات التدهور بانتظام بعد التركيب. فعلى سبيل المثال، ينبغي إجراء فحص دوري لأنابيب الغاز في المناطق الحضرية للتأكد من عدم وجود تسربات عند أطراف الشفة.

الإصلاح والاستبدال: إذا تم العثور على أي مشاكل، ينبغي معالجتها على الفور. ويمكن إصلاح الأضرار الطفيفة، مثل الأضرار الطفيفة التي لحقت بسطح الشفة المانع للتسرب، عن طريق الطحن. وفي حالة حدوث تآكل أو تشقق شديدين، ينبغي استبدال تجهيزات الأنابيب الجديدة. عند الاستبدال اتبع متطلبات التركيب لضمان الجودة

الغرض

تفرع خطوط الأنابيب: إن فتح فروع من خطوط الإمداد بالمياه الرئيسية أو أنابيب الصرف لتوفير المياه وتصريفها إلى مواقع أو مرافق مختلفة هو وظيفة حاسمة الأهمية لجميع الجبائر في نظام الإمداد بالمياه والصرف في المبنى. ففي المباني الكبيرة، على سبيل المثال، يتفرع أنبوب المياه الساخنة الرئيسي إلى خطوط فرعية عبر ممرات ذات حافة، ويؤدي إلى الحمامات والمطابخ في كل طابق.

تقارب خطوط الأنابيب: يمكن لجميع خطوط الأنابيب ذات الحواف أن تلتقي عدة خطوط أنابيب للسوائل في موقع واحد أثناء الإجراءات الصناعية. يمكن الربط بشفة من الجمع بين نوعين مختلفين من أنابيب المواد الخام السائلة في أنبوب التغذية من وعاء التفاعل في الإنتاج الكيميائي.

مركز الوصل: تعتبر المقبضات المشفَّقة عناصر حاسمة تستخدم في توصيل مختلف الأنابيب والمعدات بسبب هيكلها المشفَّف. يسمح هذا التصميم بتوصيل خطوط الأنابيب والمعدات المصنوعة من مختلف المواد والمواصفات. في مصانع البتروكيماويات،جميع الأقمصة ذات الحواف يمكن ربط كل من الأنابيب المعدنية والبلاستيكية، لاستيعاب مجموعة واسعة من الوسائط داخل نظام خط الأنابيب.

الملخص

صيانة جميع الحواف أمر بالغ الأهمية أثناء تشغيل خطوط الأنابيب. أن تنفذ بدقة جميع العمليات لضمان تشغيلها بشكل ثابت، والتشغيل الآمن والفعال لأنظمة الأنابيب، ووضع أساس متين لتشغيل مرافق الإنتاج السكني والصناعي.
