المعيار: ISO2531, EN545.
الضغط: PN10/PN16
مواد الجسم: الحديد الزيتي المطلي بطلاء من مادة FBE (الإيبوكسي المربوط بالانصهار) أو بالطلاء بمادة الإيبوكسي ؛ الحشية هي NBR أو EPDM ؛
المسامير والمكسرات: فولاذ كربوني مطلي بالزنك المغلفن G4.8/G8.8، أو SS304/SS316
العبوة: أغلفة خشبية وطبقة حماية.
التطبيق: الضغط على السرج لتوصيل أنبوب pvc. يمكن توصيل المنفذ بأنابيب أو صمامات إلخ
المعيار: ISO2531, EN545.
الضغط: PN10/PN16
مواد الجسم: الحديد الزيتي المطلي بطلاء من مادة FBE (الإيبوكسي المربوط بالانصهار) أو بالطلاء بمادة الإيبوكسي ؛ الحشية هي NBR أو EPDM ؛
المسامير والمكسرات: فولاذ كربوني مطلي بالزنك المغلفن G4.8/G8.8، أو SS304/SS316
العبوة: أغلفة خشبية وطبقة حماية.
التطبيق: الضغط على السرج لتوصيل أنبوب pvc. يمكن أن يكون المخرج خيطًا يتم توصيله بأنابيب أو صمامات إلخ.
1) السماح بالمسامير لضمان السرج مقاوم للماء.
2) مادة GGG50 من الحديد الثنائي المغلفة بمادة FBE.
3)PN10 و PN16 ضغط العمل.
(4) مزودة بمسامير من الصلب المغلفن، صواميل.
(5) سدادات مطاطية من طراز EPDM أو NBR.
البند رقم. | اسم الأجزاء | المادة | المواصفات |
1 | الجسم | الحديد الطيني | GJS500-7 |
2 | سدادة مطاطية | مطاط | EPDM |
3 | مسمار | فولاذ الزنك المطلي | ISO898-1:1999 |
4 | فولاذ الزنك المطلي | فولاذ الزنك المطلي | ISO898-1:1992 |
5 | الغسّالة | فولاذ الزنك المطلي |
| الضغط | PN10/PN16 |
| مخرج | الخيط أو الشفة |
| مواد الجسم | الحديد الزهر أو الحديد الزهر |
| الطلاء | طلاء أو طلاء بالإيبوكسي، ريلسان (نايلون 11) |
| حشيّات | الإبلاغ المالي الوطنيأو EPDM. |
| المسامير والمكسرات | الفولاذ الكربوني المطلي بالزنك المغلفن G4.8/G8.8 أو SS304/SS316 أو المغمس الساخن |
| العبوة | أغلفة خشبية وطبقة حماية. |

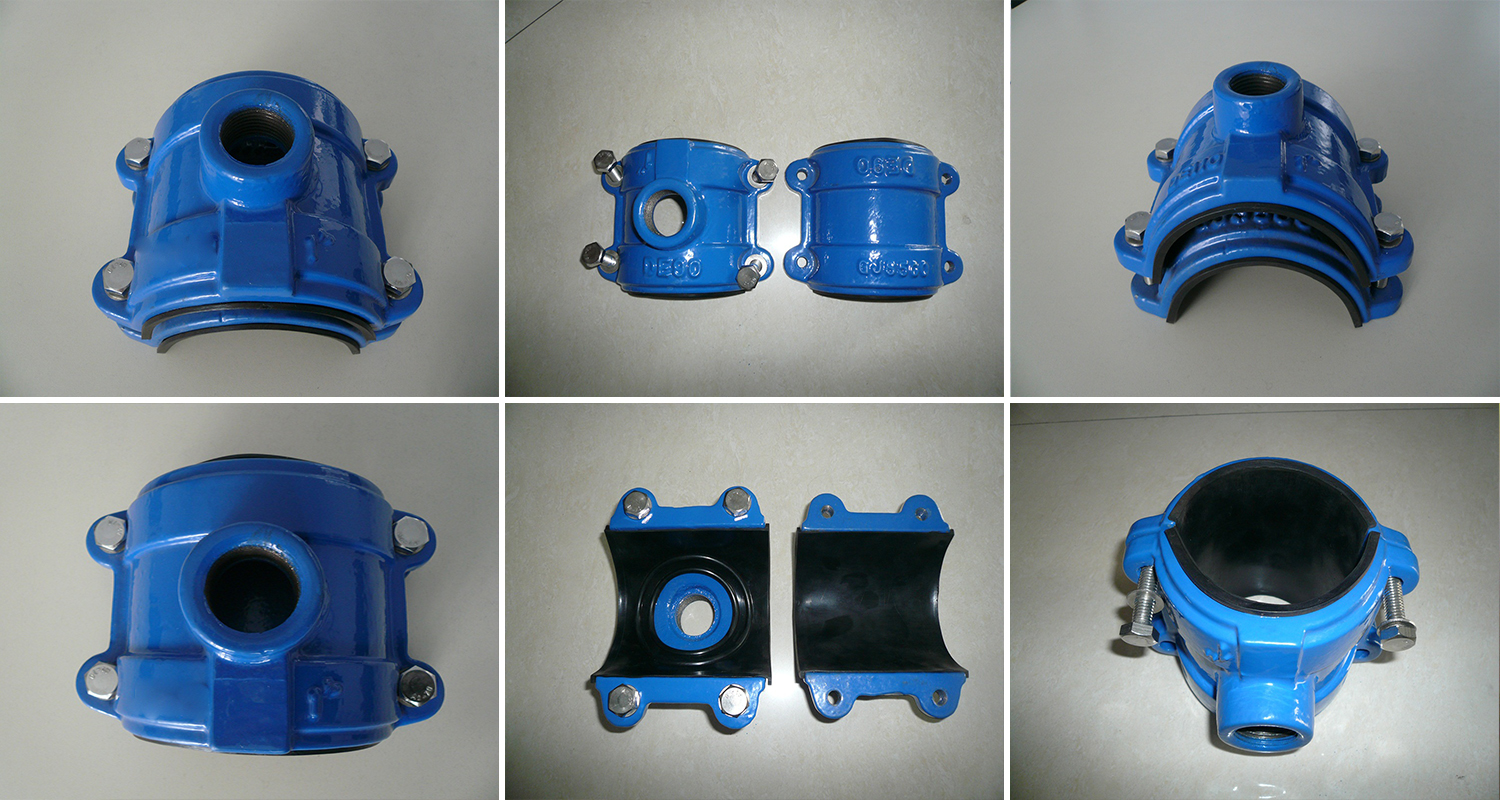

(ديسمبر 2018) مشبك السرج، والمعروف أيضًا باسم مشبك السرج الحديدي القابل للطي، هو حل متعدد الاستخدام وموثوق به لتأمين أنواع مختلفة من الأنابيب في أنظمة خطوط الأنابيب المختلفة.
فهو مصنوع من حديد مرن عالي الجودة، ويتمتع بقوة استثنائية، ومتانة، ومقاومة للتآكل والتآكل. وهو مصمم لتحمل الضغط الشديد، ودرجة الحرارة، والظروف البيئية، مما يضمن الأداء طويل الأمد وانخفاض تكاليف الصيانة.
يتوفر هذا المشبك في مجموعة من الأحجام والتكوينات، مما يسمح بسهولة التركيب والتوافق مع مختلف مواد الأنابيب مثل PVC والنحاس والصلب والحديد القابل للطي. ويتميز بتصميم ثنائي المسامير مع حشية مطاطية توفر وصلة آمنة ومانعة للتسرب دون إتلاف سطح الأنبوب.
يمكن استخدام مشبك السرج لإنشاء وصلات فرعية أو إصلاح الأجزاء التالفة من خطوط الأنابيب دون الحاجة إلى التفكيك أو القطع أو اللحام. وعملية تركيبها السهلة الاستخدام والموفرة للوقت تجعلها خيارا مثاليا للإصلاحات الطارئة والتطبيقات الميدانية.
علاوة على ذلك، تفي قلادة سرج بالمعايير الدولية الصارمة مثل ISO 2531/EN 545، مما يضمن أعلى جودة وسلامة وموثوقية للمنتج. ويستخدم على نطاق واسع في المشاريع البلدية والصناعية والزراعية في جميع أنحاء العالم، مما يثبت فعاليته وبراعته في مختلف التطبيقات.
أبعاد المنتج
DN | D | D1 | H | L | L1 |
63 | 3/4" | 38 | 57 | 124 | 100 |
63 | 1" | 38 | 57 | 124 | 100 |
63 | 1 1/4" | 40 | 62 | 124 | 100 |
63 | 1 1/2" | 40 | 62 | 124 | 100 |
63 | 2" | 40 | 68 | 124 | 100 |
75 | 3/4" | 40 | 63 | 135 | 110 |
75 | 1" | 40 | 63 | 135 | 110 |
75 | 1 1/4" | 40 | 68 | 135 | 110 |
75 | 1 1/2" | 40 | 68 | 135 | 110 |
75 | 2" | 40 | 73 | 135 | 110 |
90 | 3/4" | 40 | 71 | 150 | 110 |
90 | 1" | 40 | 71 | 150 | 110 |
90 | 1 1/4" | 40 | 75 | 150 | 110 |
90 | 1 1/2" | 40 | 75 | 150 | 110 |
90 | 2" | 50 | 80 | 150 | 110 |
110 | 3/4" | 40 | 71 | 170 | 120 |
110 | 1" | 40 | 71 | 170 | 120 |
110 | 1 1/4" | 40 | 85 | 170 | 120 |
110 | 1 1/2" | 50 | 85 | 170 | 120 |
110 | 2" | 50 | 90 | 170 | 120 |
125 | 1" | 40 | 87 | 192 | 120 |
125 | 1 1/4" | 40 | 93 | 192 | 120 |
125 | 1 1/2" | 50 | 93 | 192 | 120 |
125 | 2" | 50 | 98 | 192 | 120 |
140 | 1" | 50 | 96 | 208 | 120 |
140 | 1 1/4" | 40 | 100 | 208 | 120 |
140 | 1 1/2" | 40 | 100 | 208 | 120 |
140 | 2" | 50 | 106 | 208 | 120 |
160 | 1" | 50 | 106 | 230 | 120 |
160 | 1 1/4" | 40 | 111 | 230 | 120 |
160 | 1 1/2" | 40 | 111 | 230 | 120 |
160 | 2" | 50 | 116 | 230 | 120 |
200 | 1" | 40 | 132 | 282 | 120 |
200 | 1 1/2" | 40 | 132 | 282 | 120 |
200 | 1 1/2" | 50 | 137 | 282 | 120 |
200 | 2" | 50 | 137 | 282 | 120 |
