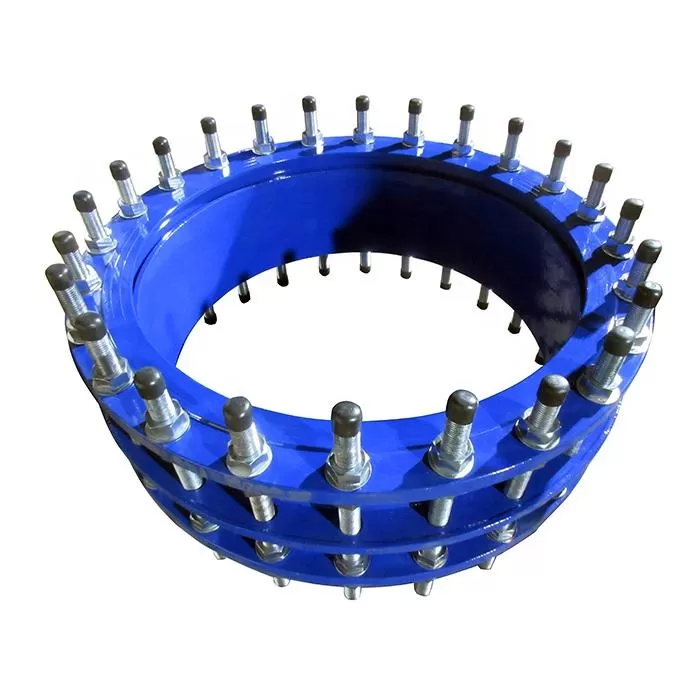

مفصل التفكيك

المواد والطلاء

(1) الحلقات الطرفية -حديد مرن إلى BS2789 الدرجة 420/12, 500/7.

2) الحديد الناعم الناعم إلى BS2789 الدرجة 420/12,500/7.

3) الشفة -حديد مرن إلى BS2789 درجة 420/12,500/7.

4) الطلاء -الانصهار ربط الابوكسي إلى SABS1217، الحد الأدنى من السمك 250 ميكرون، الألوان في RAL5005، RAL5015، RAL3009، RAL9005، RAL9011 وغيرها

5) طلاء بمسامير -مجلفنة

المواصفات

المعيار: ISO2531, EN545, ASTM.

الضغط: PN10/PN16/PN25/PN40/PN64.

مواد الجسم: الحديد الزيتي المطلي بطلاء من مادة FBE (الإيبوكسي المربوط بالانصهار) أو بالطلاء بمادة الإيبوكسي ؛

المسامير والمكسرات: فولاذ كربوني مطلي بالزنك المغلفن G4.8/G8.8، أو SS304/SS316

العبوة: أغلفة خشبية وطبقة حماية.

حشية: سدادة مطاطية -E.P.D. M من الدرجة E إلى BS2494 1990 نوع W& D.

التطبيق:

تفكيك المفصل مناسب لجميع مواسير الشفة فوق الأرض أو في غرفة.

وهو يتيح سهولة تركيب وتفكيك صمامات العزل والصمامات غير الرجعية ومعدات قياس التدفق والمضخات وما إلى ذلك. وهو يعوض عن الإزاحة المحورية للأنبوب أثناء التركيب.

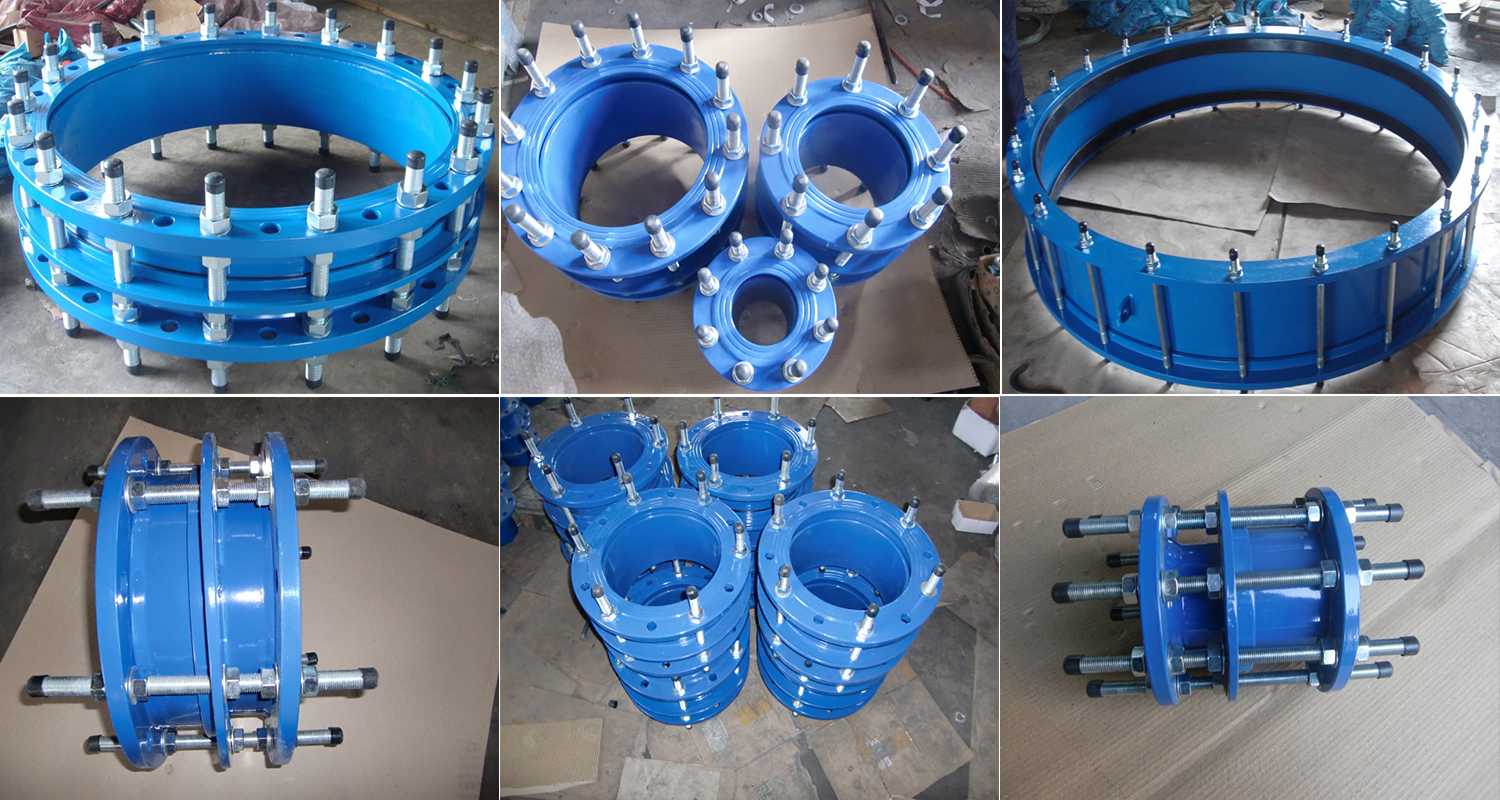

مفصل التفكيك

مفصل التفكيك

تم تصميم الوصلات لتوفير طريقة بسيطة لتركيب وإزالة مكونات خط الأنابيب الشفافة مثل الصمامات والمضخات والمصفاة من خط الأنابيب. تسمح وصلات التفكيك بمسافة ضبط متغيرة تبلغ 50 مم في الموقع ويتم تزويدها كاملة وجاهزة للتركيب. تفكيك المفاصل هي المنتجات المقيدة التي تمنع حركة الأنابيب المحورية، وهي الأكثر ملاءمة لغرف الصمام والمضخة، والتركيبات الفولاذية المعقدة.

البناء

ويتألف عادة من جسم وحلقة منع تسرب وغدة وأنبوب تلسكوبي قصير. يحتوي أحد الجانبين على محول من الشفة لتوصيل المضخات أو الصمامات عن طريق الشفّات. يتميز الطرف القابل للفصل بقطعة أو شفة مركزية، يتم دفعها في محول الشفة، مع قضبان ربط لتأمين الشفة.

الميزات

التركيب والتفكيك: يمكن ضبطه مسبقا على الطول الصحيح، مما يبسط تركيب مكونات خط الأنابيب وإزالتها. وهذا مفيد للغاية أثناء الصيانة والإصلاح.

مانع التسرب: تضغط حلقة مانع التسرب المرنة، عند إحكام ربط صامولة الغدة، بقوة على الحلقة الخارجية للأنبوب بسبب الانحدار المتبادل، لضمان موثوقية مانع التسرب.

نقل القوة: بمجرد ربط جميع الصواميل، فإنه يمكن نقل الدفع المحوري إلى خط الأنابيب، وحماية الصمامات والمضخات.

مقاومة التآكل: اعتمادًا على البيئة، يمكن تغليفه بمواد مضادة للتآكل مثل FBE أو الايبوكسي أو طلاء رقائق الزجاج الايبوكسي.

التطبيقات

الصيانة: مثالي للحالات التي تحتاج فيها مكونات خط الأنابيب إلى إصلاح أو استبدال مثل الصمامات أو عدادات المياه أو عدادات التدفق. يؤدي تفكيك الوصلات إلى خلق فجوة بين الشفات، مما يتيح سهولة الفك والتركيب.

تركيب المعدات: تسهيل إعداد المضخات والصمامات. ويمكنه ضبط الموضع والطول، مما يضمن تشغيل المعدات بشكل سلس.
