النقر على السرج مع حزام SS

ميزة

معيار: ISO2531، EN545

الضغط: PN10 / PN16

مادة الجسم: الحديد اللطيف مع FBE (الاندماج المرتبط الإيبوكسي) طلاء أو طلاء الإيبوكسي ؛ الطوائق هي NBR أو EPDM ؛

حزام: SS304

المسامير والمكسرات: SS304

حزمة: الحالات الخشبية وطبقة الحماية

التطبيق: النقر على السرج هو لربط PVC ، PE ، الصلب ، DI ، AC ، GRP الأنابيب. يمكن أن يكون المخرج خيط للتواصل مع الأنابيب والصمامات إلخ.

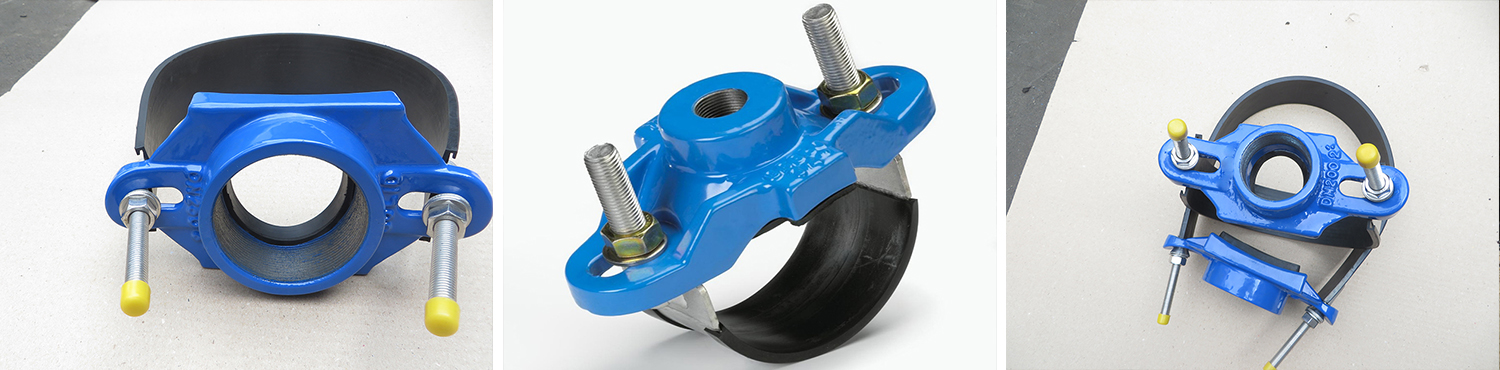

النقر على السرج مع حزام SS

أ. هيكل المنتج والمكونات الأساسية

المواد الأساسية: عادةً ما تكون مصنوعة من الحديد القابل للتمزق أو البلاستيك عالي القوة، وتتميز بمقاومة جيدة للضغط والصدأ، ويمكن تكييفها مع أنواع مختلفة من مواد الأنابيب.

حزمة الفولاذ المقاوم للصدأ (SS): كمكون رئيسي للربط، تُصنع من فولاذ مقاوم للصدأ عالي الجودة، يتميز بمقاومة ممتازة للتآكل وقوة عالية. يمكنها التغليف بإحكام لجدران خط الأنابيب الخارجية، مما يضمن تثبيتًا محكمًا بين المقعد والأنبوب.

مُعدّل الإغلاق: عيوب مطاطية مدمجة مقاومة للزيت والمواد الكيميائية. تحت قوة التثبيت من حزام الفولاذ المقاوم للصدأ، يمكن تكوين سطح إغلاق موثوق لمنع تسرب الوسط.

واجهة التوصيل: واجهات مسبقة المُعدّة بأسنان أو أقراص، يمكنها توصيل خطوط الأنابيب الفرعية أو تركيب الصمامات والأجهزة وغيرها حسب الحاجة. وتتنوع أحجام الواجهات لتتناسب مع مختلف مقاسات أنابيب الفروع.

ثانيًا. مبدأ العمل

يُستخدم جسر التغريبي المزود بحزام من الفولاذ المقاوم للصدأ بشكل رئيسي لفتح خطوط الأنابيب الفرعية بسرعة على خطوط الأنابيب الموجودة دون قطع الأنبوب الرئيسي.

ثقب الحفرة بدقة في الأنبوب الرئيسي من خلال جهاز التسليح المدمج في المقعد. بعد الانتهاء، ازالة أداة التسليح واغلق صمام واجهة الفرع لتحقيق توصيل خط الأنابيب الفرعي.

تُضمن قوة التثبيت المستمرة للحزام من الفولاذ المقاوم للصدأ وتأثير التعويض المرن للغطاء أن يتم الحفاظ على أداء إغلاق جيد حتى عند تذبذب ضغط خط الأنابيب أو حدوث نزاحة طفيفة.

ثالثًا. ميزات المنتج

إحكام إغلاق موثوق: يمكن للهيكل متعدد الطبقات من الإغلاق مقاومة ضغط الوسط داخل خط الأنابيب بشكل فعّال، مما يقلل من خطر التسرب.

تنوع واسع: وهو متوافق مع أنواع مختلفة من مواد الأنابيب الرئيسية، ويمكن لواجهة الفرع أن تتناسب بمرحّب مع طرق الاتصال المسمارية والمتصلة بالفلانشات وغيرها، لتلبي احتياجات الفروع في سيناريوهات هندسية مختلفة.

رابعًا: سيناريوهات التطبيق

هندسة إمدادات المياه البلدية والصرف الصحي: تُستخدم في تحويل فروع خطوط أنابيب إمدادات المياه والصرف الصحي الحضرية، مثل أنابيب الفروع الجديدة للمناطق السكنية، وأنابيب الري في الحزام الأخضر، وغيرها.

أنظمة خطوط الأنابيب الصناعية: في خطوط الأنابيب الخاصة بالعمليات في الصناعات الكيميائية والبترولية وطاقة الكهرباء وغيرها، تُربط بسرعة أنابيب أخذ العينات أو أنابيب العودة أو أنابيب الفروع مع المعدات الجديدة.

أنظمة الري الزراعي: فروع مفتوحة على أنابيب توصيل المياه الرئيسية لتوصيل أنابيب الري في الحقول، وتتكيف مع متطلبات التخطيط المرن لري الأراضي الزراعية.

إعادة بناء الأنابيب القديمة والصيانة الطارئة: عند توسيع الفروع أو إصلاح خطوط الأنابيب القديمة، يُتجنب المشاكل مثل انقطاعات المياه والغاز الناتجة عن قطع الأنبوب الرئيسي، ويقلل من التكاليف الهندسية.

خامسًا. نقاط الاختيار

اختر مواصفات الجناح المناسبة وفقًا لقطر الأنبوب الرئيسي والمواد المستخدمة.

وفقًا للضغط ودرجة الحرارة والخصائص الكيميائية للوسط داخل خط الأنابيب، اختر المنتجات ذات المستويات الضغطية المقابلة ومواد الختم المناسبة.

وضح نوع وحجم واجهة الفرع لضمان التوافق مع خط الأنابيب الفرعي.

بفضل خصائصها الفعالة والموثوقة والعالمية، أصبحت سلسلة التغذية ذات الحزام من الفولاذ المقاوم للصدأ خيارًا مثاليًا لتحويل وتوسيع أنظمة خطوط الأنابيب، وتُستخدم على نطاق واسع في المجالات البلدية والصناعية والزراعية وغيرها.
