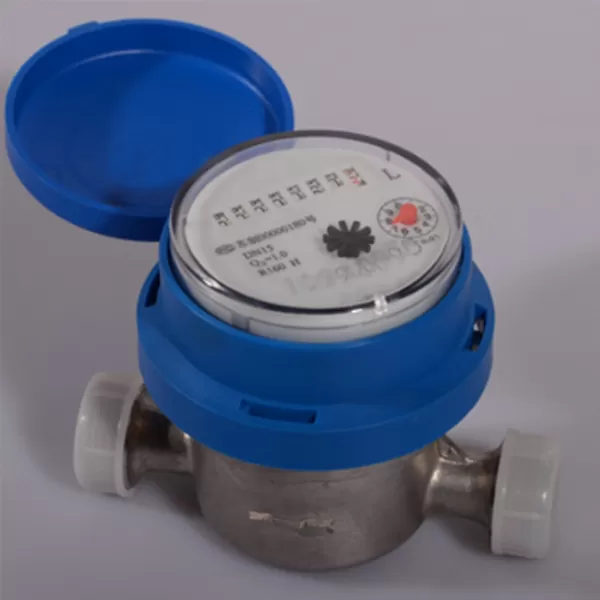

طائرة نفاثة واحدة، عجلة فاين، عدادات المياه الجافة

تحقيق إخبارى:

تصميم صغير الحجم، وخفيف الوزن، ومسجل نقل مغناطيسي يمكن أن تكون دورانية في 360° لتسهيل القراءة.

ملاحظة: 1. يتوافق جهاز تفريغ الماء مع المعيار <>(ISO4064-1~ 3:2005، IDT)

2.  الماء الساخن يصل إلى 90℃ هو متاح عند الطلب.

التطبيق:

قياس الحجم الإجمالي للمياه المحمولة التي تمر عبر خط الأنابيب.

ويمكن تزويده بمجموعة إخراج نبض (مفتاح بريشة).

المتطلبات المنطقية:

درجة الحرارة: للماء البارد: T30، للماء الساخن: T30/90.

فئة ضغط الماء: MAP10 أو MAP16 عند الطلب

فئة فقد الضغط: Δp63.

الحساسية لعدم الانتظام في حقول سرعة المنبع فئة: U10.

الحساسية لعدم الانتظام في حقول سرعة المصب: D5.

أقصى خطأ مسموح به:

1) في المنطقة السفلى (Q1≤Q<Q2)±5 ٪

2) في المنطقة العليا (Q2≤Q≤Q4): لدرجة حرارة المياه حتى 30℃

±2 ٪ من 30 ℃حتى 90 ℃± 3 ٪

طائرة نفاثة واحدة، عجلة فاين، عدادات المياه الجافة

طائرة نفاثة واحدة، عجلة فاين، عدادات المياه الجافة

تصميم نفاث واحد: يحتوي عداد المياه نفاث واحد فقط على مدخل ومخرج واحد. الماء يدخل العداد في طائرة واحدة. عندما يمر الماء، فإنه يؤثر على عجلة المروحة، مما يجعلها تدور. هذا التصميم البسيط مناسب لقياس تدفق المياه مع معدلات تدفق صغيرة ومستقرة نسبيا.

عجلة المروحة: عجلة المروحة، المصنوعة عادة من البلاستيك أو المعدن، هي عنصر القياس الأساسي. تأثير تدفق الماء يجعل عجلة المروحة تدور بسرعة تتناسب مع سرعة تدفق الماء. وبقياس عدد دورات عجلة المروحة، يمكن حساب حجم المياه التي تمر عبر العداد.

القرص الجاف: في عداد الماء الجاف، يتم عزل القرص عن غرفة القياس. يتم نقل دوران عجلة المروحة إلى المؤشر أو شاشة العرض الرقمية على القرص من خلال الاقتران المغناطيسي. لا يتأثر القرص الجاف بالشوائب أو الرطوبة في الماء، مما يضمن قراءات واضحة ودقيقة، وطول فترة الخدمة وانخفاض تكاليف الصيانة.

فقدان الضغط المنخفض: نظرًا لبنية العداد البسيطة، تكون مقاومة تدفق المياه عبر العداد صغيرة، مما يؤدي إلى فقدان ضغط منخفض نسبيًا، الأمر الذي له تأثير ضئيل على ضغط نظام إمداد المياه.

القراءة السهلة: إن القرص الجاف الرقمي أو شاشة المؤشر واضحة وبديهية، مما يسمح للمستخدمين بقراءة استهلاك المياه بسهولة، وهو أمر مناسب لإدارة المياه وتسوية التكاليف.

عمر الخدمة الطويل: يمنع الهيكل الجاف القرص من الاتصال المباشر بالماء، مما يقلل من إمكانية التآكل والتآكل، وبالتالي إطالة عمر خدمة عداد المياه.

الأماكن التجارية الصغيرة: مثل المحلات الصغيرة، المكاتب، صالونات الحلاقة، إلخ. استهلاك المياه في هذه الأماكن صغير نسبيا وتدفق المياه مستقر، لذلك هذا النوع من عدادات المياه يمكن أن تلبي احتياجات القياس وملائمة لحساب التكاليف وإدارة المياه.

المؤسسات الصناعية الصغيرة: بالنسبة للمؤسسات الصناعية الصغيرة ذات استهلاك المياه المنخفض وتدفق المياه المستقر نسبيا خلال عملية الإنتاج، يمكن استخدام هذا النوع من عداد المياه كأداة أساسية لقياس المياه لمساعدة المؤسسات على رصد وإدارة استخدام موارد المياه.
