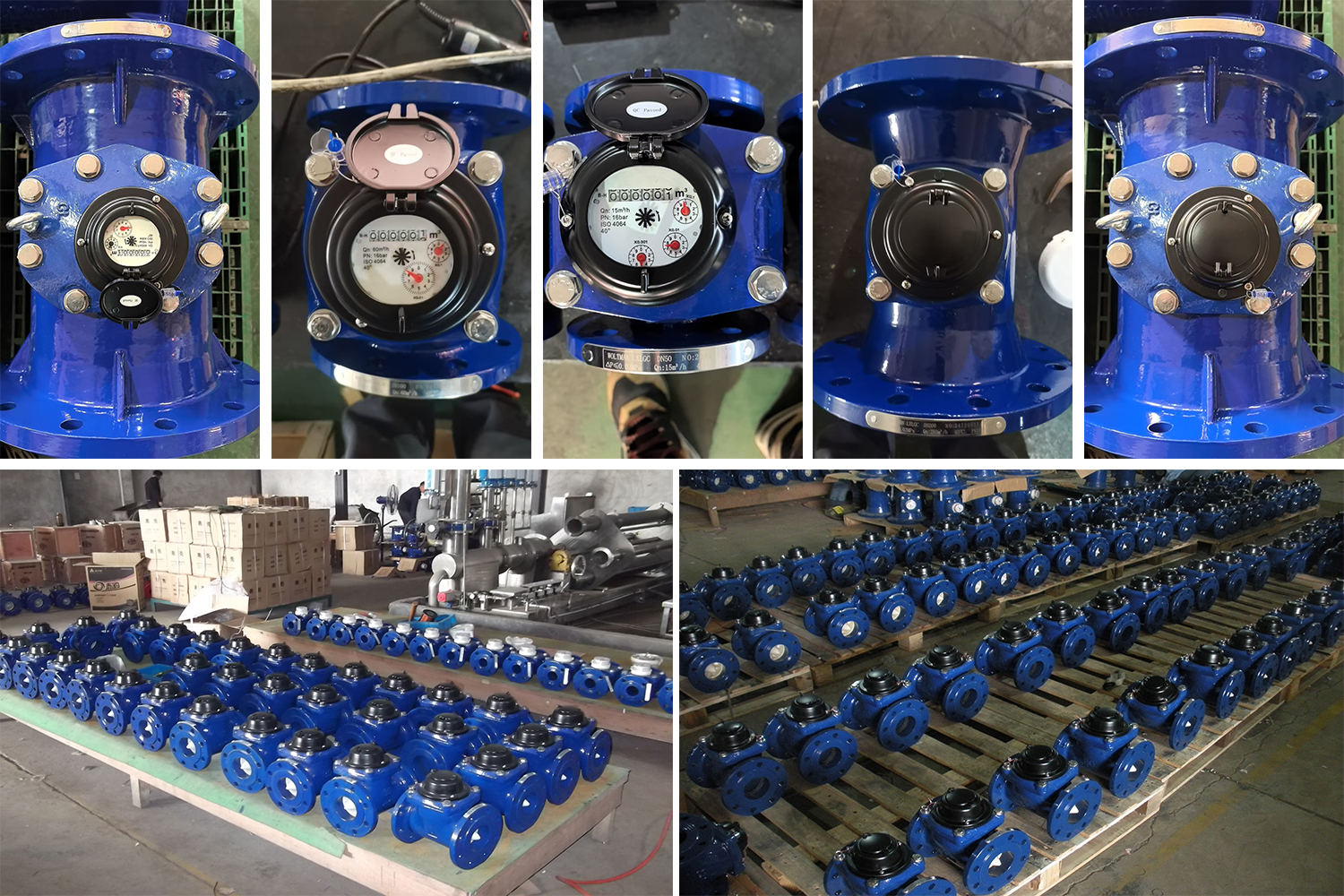

مقياس ولتمان المائي

مقياس الماء ذو الأجنحة وولتمان (المعروف أيضًا باسم مقياس الحلزوني أو مقياس التوربين) هو نوع من مقاييس الماء من النوع السرعة، مصمم لقياس كميات كبيرة من الماء في التطبيقات الصناعية والبلدية والري. وعلى عكس مقاييس الرياح الدوارة التقليدية، يستخدم تصميم وولتمان روتور حلزوني موضوع بشكل محوري داخل تدفق الماء. ويقلل هذا التصميم من فقدان الضغط ويضمن دقة عالية حتى عند معدلات تدفق مرتفعة مستمرة.

تتوفر أجهزة قياس MIDAS Woltman بمقاسات تتراوح من DN50 إلى DN500، وتتميز بجسم مصنوع من الحديد الزهر المقاوم مع طلاء إيبوكسي، ووحدة قياس قابلة للإزالة لسهولة الصيانة دون الحاجة إلى فك الجهاز من خط الأنابيب. احصل على عرض أسعار

المواصفات الفنية

مصنوع من مواد مقاومة للتآكل.

حماية IP68 للرأس.

يمكن لرأس الجهاز أن يدور 360 درجة لتسهيل القراءة.

وحدة قياس قابلة للتبديل.

انخفاض ضغط منخفض.

محمي من الاضطرابات الناتجة عن المجالات المغناطيسية.

خيار: مصدر نبضات بالاتصال الجاف.

الجسم: صب مروّج بطلاء إيبوكسي.

مواد أخرى حسب الطلب (الفولاذ المقاوم للصدأ، الحديد الرمادي).

حالة العمل:

أ) درجة حرارة الماء: 0.1℃ ~ 40℃ (مياه باردة)، 1℃ ~ 90℃ (مياه ساخنة)

ب) ضغط الماء: ≤1.0 ميجا باسكال

الخطأ القصوى المسموح به:

أ) في المنطقة السفلية من qmin بما فيها، وصولاً إلى qt (باستثناء qt) هو ±5%

ب) في المنطقة العلوية من qt بما فيها، وصولاً إلى qs (بما في ذلك qs) هو ±2% (للمياه الباردة)، و±3% (للمياه الساخنة)

المعيار: ISO4064، فئة A/B

المواد المتاحة: الحديد الرمادي، والحديد القابل للتشيكل، والصلب المقاوم للصدأ.

الميزات:

1) عداد ماء من النوع الجاف

2) استخدام شاشة عجلة الكلمات

3) سهل القراءة، فقدان ضغط صغير، صيانة بسيطة

4) نطاق تدفق واسع (قيمة R عالية): دقة ممتازة عبر نطاق تدفق واسع، مما يضمن قياسًا دقيقًا بدءًا من اكتشاف التسرب المنخفض وحتى الطلب القصوى.

5) عنصر قياس قابل للإزالة: يمكن إزالة الآلية الداخلية للصيانة أو المعايرة بينما يبقى الجسم مثبتًا في خط الأنابيب، مما يقلل بشكل كبير من وقت التوقف وتكاليف الصيانة.

6) فقدان ضغط منخفض: تصميم الدوار الحلزوني المُحسّن يقلل إلى الحد الأدنى من فقدان الرأس، مما يوفر تكاليف الطاقة في محطات الضخ.

7) بناء متين: مصنوع من الحديد اللدائن عالي الجودة مع طلاء داخل وخارجي من الإيبوكسي لمقاومة التآكل المتفوقة.

8) خيارات إخراج متعددة الاستخدامات: مجهز بسجل مغلق بإحكام؛ مع خيارات متاحة لإخراج نبضات مفتاح ريد، أو أجهزة استشعار تأثير هول، أو اتصال رقمي (RS485/M-Bus) لنظم AMR/AMI.

التطبيق:

لحساب إجمالي حجم المياه المتدفق عبر خط الأنابيب. يُعد هذا النظام مناسبًا لشركات المياه، وشركات العقارات، وإدارات الإدارة المناسبة، وبعض شركات إدارة المياه. مقارنةً بالطريقة التقليدية لقراءة العدادات، فإن هذا النظام يركز على حل مشكلة الشراء الصعب، مع تحقيق إحصائيات تلقائية وتحليل تلقائي. ويمكن للبرامج التطبيقية الخاصة اختيار مرونة وفقًا للبيئة والمتطلبات المختلفة.

• المرافق البلدية للمياه: قياس تدفق المياه الداخلة والخارجة الرئيسية في محطات معالجة المياه.

• المصانع الصناعية: مراقبة مياه التبريد، ومياه العمليات، ومياه تغذية الغلايات.

• الزراعة والري: قياس كميات كبيرة من المياه في قنوات الري.

• أنظمة الحماية من الحرائق: النسخ المدرجة بشهادات UL/FM المتاحة لمراقبة خطوط الإطفاء.

• المباني التجارية: قياس الكمية بشكل جماعي لأنظمة التدفئة والتهوية وتكييف الهواء وخطوط الخدمة الرئيسية.

لماذا تختار مقياسات MIDAS Woltman؟

• جودة معتمدة: متوافقة مع معايير ISO 4064 وOIML R49 وMID.

• حلول مخصصة: نقدم تصنيعًا حسب الطلب مع علامتك التجارية ومتطلبات معايرة محددة.

• مستعد للمياه الذكية: تكامل سلس مع أنظمتنا لتسجيل البيانات والقراءة عن بُعد.

• موثوقية طويلة الأمد: مصممة لتصل إلى عمر خدمة يزيد عن 10 سنوات في ظروف قاسية.

طلب عرض أسعار

اختر الحجم المناسب لمشروعك. قم بتنزيل ورقة البيانات الفنية الكاملة الخاصة بنا أو اطلب عرضًا أسعاري لمشروعك القادم للحصول على المياه بالجملة..
