مصفاة

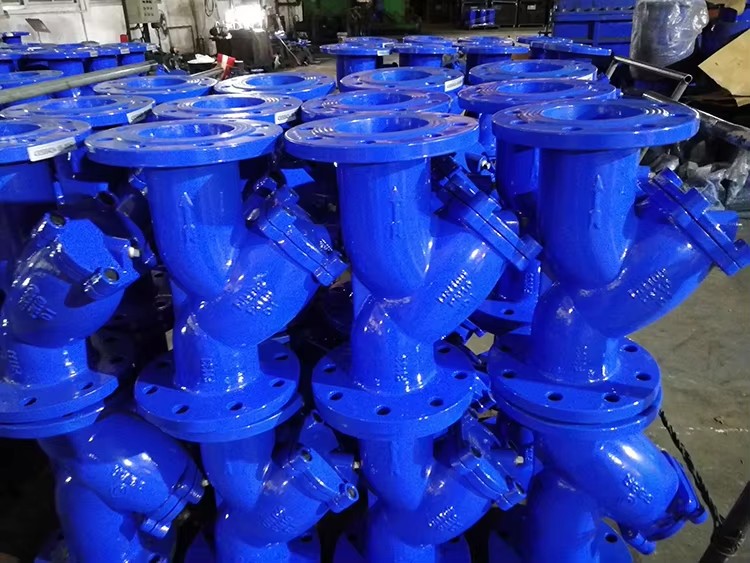

هوش Y هو جهاز مساعد في خط الأنابيب ي intercept الشوائب في الوسط من خلال شاشة مرشحة داخلية. وسُمي بهذا الاسم بسبب شكل غلافه على شكل حرف "Y". ويمكنه حماية المعدات الدقيقة التالية مثل الصمامات والمضخات والأجهزة من التآكل أو الانسداد الناتج عن الشوائب الجسيمية بشكل فعّال، ويُستخدم على نطاق واسع في أنظمة مختلفة من الوسطين مثل المياه والبخار والنفط والغاز.

أ. الوظيفة الأساسية: لماذا يجب تركيب مرشحات النوع Y؟

حماية المعدات اللاحقة

غالبًا ما يحتوي الوسط في الأنابيب على الشوائب مثل الصدأ والرمل والحصى، وحبيبات اللحام، والألياف. وإذا دخلت هذه الشوائب مباشرة إلى الصمامات أو المضخات أو مقياس التدفق، فقد تسبب تآكل سطح الإغلاق، أو انسداد نواة الصمام، أو تلف المروحة، أو أخطاء في قياس الجهاز. يمكن لشاشة المرشح من نوع Y أن تمنع هذه الشوائب، مما يطيل بشكل كبير من عمر المعدات اللاحقة ويقلل من تكاليف الصيانة.

على سبيل المثال، في نظام تدوير المياه للتهوية، يمكن لفلتر Y منع ترسب رماد اللحام الناتج عن لحام الأنابيب على صمام التوسع الإلكتروني. وفي مدخل مضخة الزيت، يمكنه منع تآكل دوار المضخة بسبب الشوائب الجسيمية.

ضمان التشغيل المستقر للنظام

قد يؤدي تراكم الشوائب إلى زيادة المقاومة المحلية للأنبوب، وانخفاض معدل التدفق، بل وقد يتسبب في "الانسداد" والتعطيل الكامل للنظام. يمكن لمرشح Y الحفاظ على تدفق سلس للمادة الوسطى من خلال تنظيف شاشة المرشح بانتظام، مما يضمن استقرار ضغط النظام وامتثاله لمعايير التدفق. وهو مناسب بشكل خاص في السيناريوهات التي تتطلب نقاءً عاليًا للمادة الوسطى.

سهل التثبيت ورخيص التكلفة

مقارنةً بأجهزة الترشيح الأخرى، يتميز فلتر Y ببنية مدمجة ووزن خفيف، ويمكن توصيله مباشرة على التوالي في خطوط الأنابيب دون احتلال مساحة إضافية كبيرة. علاوة على ذلك، فإن تكلفة تصنيعه منخفضة وسهولة صيانته، مما يجعله حلاً فعالاً للغاية في تصفية الشوائب من حيث التكلفة.

ثانيًا. الخصائص الهيكلية: كيف تحقيق الترشيح الفعّال؟

تتكون الهيكل الأساسي لمرشح Y من ثلاثة أجزاء: الغلاف، وصفحة المرشح، ومخرج التصريف. وتُحدد تفاصيل التصميم كفاءة الترشيح وسهولة الاستخدام.

تصميم الغلاف

يُمكّن الهيكل على شكل الحرف "Y" من تدفق الوسط بشكل طبيعي عبر شاشة المرشح. وتحتاج الشوائب إلى التوقف عند شاشة المرشح بسبب القصور الذاتي، بينما يتدفق الوسط النظيف خارج المخرج. ويمكن اختيار مادة الغلاف وفقًا لخصائص الوسط:

الفولاذ المصبوب/الفولاذ القابل للتشقق: مناسب للمواد المحايدة مثل الماء والبخار، وتكلفة منخفضة وقوة عالية؛

الفولاذ المقاوم للصدأ: مقاوم للتآكل الناتج عن الأحماض والقلويات، مناسب لبيئات مسببة التآكل أو السوائل النظيفة في الصناعات الكيميائية والغذائية والصيدلانية وغيرها؛

سبيكة النحاس: مناسبة لأنظمة الضغط المنخفض والقطر الصغير مثل مياه الشرب ومياه التكييف، مع مقاومة جيدة للتآكل.

مُحَدِّدات شاشة الترشيح

شاشة المرشح هي جوهر عملية الترشيح، ويجب اختيار مواصفاتها بناءً على حجم الجسيمات للشوائب

حجم الشبكة: تتوفر بشكل شائع 10 شبكة، و40 شبكة، و100 شبكة. ويمكن اختيارها بناءً على تحمل الدقة لمعدات المراحل التالية.

مُعدّل الشاشة: عادةً ما يكون من الفولاذ المقاوم للصدأ، ويتميز بمقاومة عالية للتآكل وقوة كبيرة، ويمكن تنظيفه واستخدامه عدة مرات. كما تُستخدم مرشحات النايلون في بعض السيناريوهات ذات الضغط المنخفض، وهي أقل تكلفة ولكنها أقل مقاومة للحرارة.

تصميم تصريف وتنظيف مياه الصرف الصحي

تُجهِّز معظم مرشحات Y بمنفذ تصريف في القاعدة وصمام تصريف. ويمكن شطف الشاشة المرشحة عن طريق فتح صمام التصريف دون الحاجة إلى تفكيكها. وهي مناسبة للحالات التي تحتوي على كميات كبيرة من الشوائب وتتطلب تنظيفًا متكررًا.

غالبًا ما تُستخدم نماذج القطر الصغير أغطية نهاية قابلة للإزالة. عند التنظيف، يجب إغلاق صمامات الجهة العلوية والسفلى، ويمكن إزالة الغطاء الأمامي لاستخراج شاشة المرشح من أجل التنظيف أو استبدالها. وعملية التشغيل بسيطة وتتناسب مع الأنظمة التي تحتوي على كمية أقل من الشوائب.

ثالثًا. السيناريوهات المطبقة: أي الأنظمة يجب تركيبها؟

تغطي نطاقات تطبيق فلاتر Y تقريبًا جميع أنظمة خطوط الأنابيب الصناعية والخاصة، وهي ضرورية بشكل خاص في الحالات التالية:

الحماية قبل المضخات والصمامات والأجهزة

مدخل المضخة الطاردة المركزية والمضخة البلاجر: منع دخول الشوائب إلى جسم المضخة لتجنب تآكل المروحة أو انسداد ختم العمود؛

قبل صمام التحكم وصمام السولينويد: تجنب احتباس الشوائب في جوهر الصمام لضمان تشغيل دقيق للصمام.

قبل مقياس التدفق وعauge الضغط: امنع الجسيمات من خدش المستشعر لضمان دقة القياس.

نظام وسط محدد

نظام معالجة المياه: مياه الصنبور، مياه البئر، أنابيب مياه التبريد، اعتراض الرواسب، الصدأ، إلخ.

نظام البخار: اعتراض ترسب الأكسيد على خط الأنابيب وصخور اللحام، وحماية صمامات البخار ومبادلات الحرارة؛

منتجات النفط/أنظمة كيميائية: تصفية الشوائب الميكانيكية في النفط الخام وزيوت التشحيم، أو الجسيمات الصلبة في الوسائط التآكلية؛

في صناعة الأغذية والصناعات الدوائية، يمكن لمرشح Y من الدرجة الصحية أن يمنع المواد الغريبة في المواد الخام، مما يتوافق مع معايير GMP.

مكان التركيب المقترح

يُثبَّت عادةً عند مدخل خط الأنابيب، أو قبل المعدات أو قبل الصمام، ويجب أن يكون قريبًا من المعدات التي تحتاج إلى الحماية لتقليل مسافة تدفق الوسط غير المصفّى. وفي الوقت نفسه، يجب اختيار موقع يُسهل التفكيك والتنظيف، كما ينبغي تركيب صمامات التوقف قبل وبعد المرشح لتسهيل التفكيك المنفصل والصيانة.

على الرغم من أن فلتر Y له هيكل بسيط، إلا أنه يُعد "الخط الأول للدفاع" في نظام خط الأنابيب. وبفضل الاختيار والصيانة المناسبين، يمكنه اعتراض الشوائب بشكل فعّال وضمان التشغيل الآمن للمعدات. وهو جهاز مساعد أساسي لا غنى عنه في مختلف أنظمة السوائل.

الأسئلة المتواترة

1.  كيف سعرك؟

ج: على الرغم من أن لدينا منتجات ذات علامة تجارية، إلا أن أسعارنا مواتية وتنافسية للغاية. بسبب أفضل سعر لدينا، يأتي الزبائن من جميع أنحاء العالم لشراء منتجاتنا.

2.  كم سيدوم ضمانك؟

ج: ضماننا هو 12 شهرا.

3.  هل يمكنني الحصول على عينة مجانية؟

ج: نعم، يمكننا أن نوفر لك العينات مجاناً، ولكن عليك أن تتحمل تكاليف إيصالها.

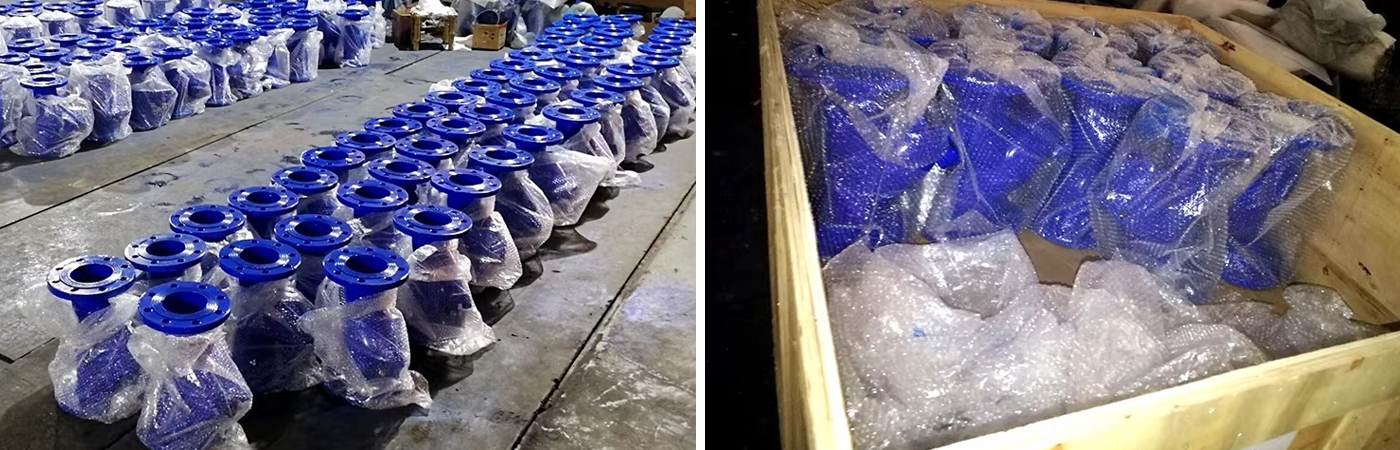

4.  هل يمكنني أن أطلب تغيير شكل التعبئة والنقل؟

ج: نعم، يمكننا تغيير شكل التغليف والنقل وفقاً لطلبك، ولكن عليك تحمل تكاليفهم الخاصة المتكبدة خلال هذه الفترة والفترات.

5.  هل يمكنني أن أطلب منك شيئاً؟

ج: يجب أن يعتمد ذلك على ما إذا كان هناك مخزون كافٍ في مخزننا.

6.  هل يمكنك أن تصمم و تنتج خصيصاً للزبائن؟

ج: بالتأكيد، لدينا جميع أنواع المهندسين المحترفين. يمكننا تصميم وإنتاج منتجات خاصة وفقا لطلب العملاء. مثل: الحجم الخاص، التحكم الخاص، الأجهزة المصنعة للمعدات الأصلية، إلخ.

7.  ما هو سوق (ميداس) الرئيسي؟

ج: سوقنا الرئيسي هو أفريقيا، دول الشرق الأوسط، أمريكا الجنوبية، آسيا.

8.  ما هو أجرك؟

1) 100% T/T.

2) 30 ٪ مقدما، وآخرون قبل الشحن.

3) ل/م
