فتحة مقبس شفاه

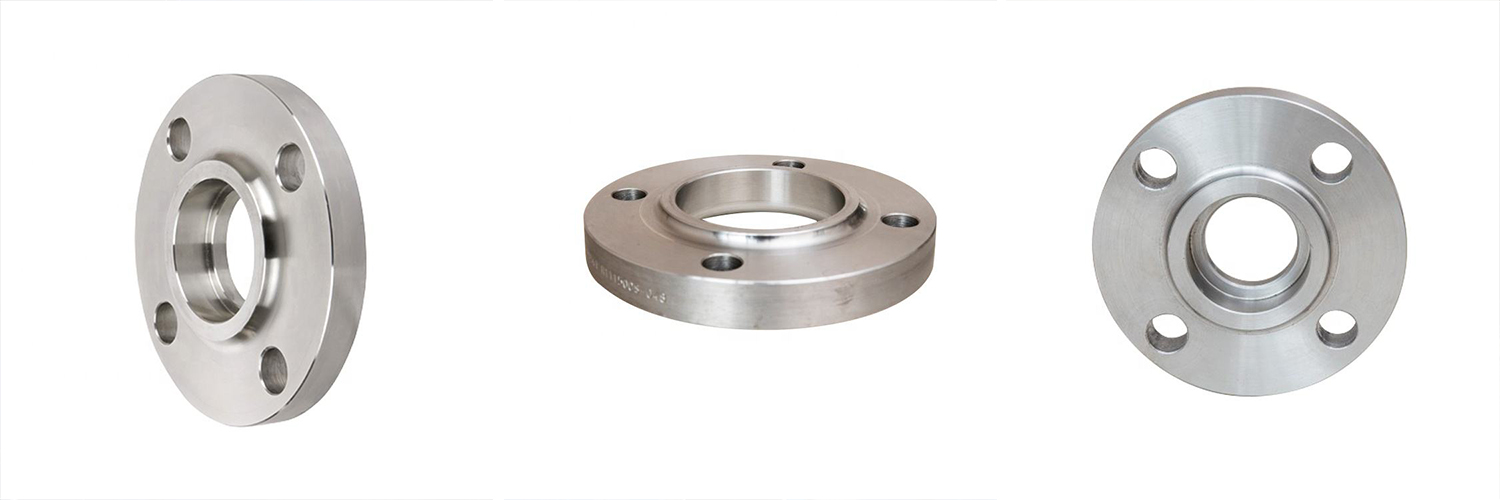

شفة لحام المقبس (شفة SW)

لحام مقبس، شعبية نوع من أنبوب الشفة، وهو مصمم لأنابيب ذات ضغط أعلى وأقطار صغيرة، ويحتوي على تجويف كتفي من الشفة للأنابيب لإدخالها ولحمها بشرائح.

يتم تصنيع شفة لحام المقبس على نحو مماثل ل إنزلاق على الحافة. ومع ذلك، فإن الأخدود الداخلي لشفة اللحام المقبس يسمح بتجويف أملس وتدفق أفضل للسوائل. عندما تكون هذه الشفة ملحومة داخليًا، تكون قوتها الاستاتيكية مساوية لقوة الشفة الانزلاقية، ولكن قوة التعب أعلى بنسبة 50 ٪ من قوة الشفة الانزلاقية للحام المزدوج.

يمكن لهذه الشفة تحقيق التجويف السلس بسهولة دون الحاجة إلى طي وجه الشفة أو إعادة تشذيب شفة اللحام المقبس بعد اللحام، وهو أمر مطلوب للشفات المنزلقة. لذلك، فإن الشفّات الملحومة الداخلية شائعة في أنابيب العمليات الكيميائية.

متوفر:

الميزات الرئيسية:

-يمكن أن تحل الشفّات الملحومة بمقبس محل الشفّات الملولبة، مما يقلل من مخاطر التسرب.

-تتيح التجويف على القطر الداخلي لشفة اللحام المقبس ملاءمة الأنبوب بشكل جيد مما يسمح بتدفق السائل بشكل سلس.

-يحدث اللحام خارجياً في الأنبوبة، مما يحول دون نفاذ تجويف الأنبوبة.

-تعمل شفاه لحام المقبس بشكل جيد مع الأحجام الأصغر وظروف درجة حرارة الضغط الأعلى.

· تزيل الشفافات الملحومة بمقبس الجيوب الداخلية، وتقلل من خطر حدوث انتفاخ بسبب حرارة اللحام، وتقلل إلى أدنى حد الضرر الذي يلحق بوجه الشفة بسبب تناثر اللحام.

-توفر نفس قدرة الضغط الداخلي مثل الشفات الانزلاقية مع تحسين مقاومة التعب.

-وهي تشبه الشفافات الانزلاقية، ولكن يجب أن تحدد الجدول الزمني للأنبوبة التي ستستخدم فيها مع اللحامات المقابس.

المقابس اللحام الشفاه أنواع

شفة ملحومة مقبس داخل نوع RF، ونوع RTJ ونوع FF، والتي مثل الأنواع الأخرى من شفّات اللحام (الانزلاق أو عنق اللحام أو الشفة العمياء).

RF (الوجه المرفوع) الحافة:

يتميز نوع الوجه المرتفع بمنطقة صغيرة مرفوعة حول تجويف الشفة. وعادة ما يكون ارتفاع هذه المنطقة المرفوعة 1/16 بوصة أو 1/4 بوصة، وتساعد على تركيز الضغط المانع للتسرب على الحشية.

وصلة من نوع الحلقة

تحتوي شفة المفصل الحلقية على أخدود حول وجه الشفة مصمم للاحتفاظ بحشية حلقية معدنية. تم تصميم هذا النوع للتطبيقات عالية الضغط ودرجة الحرارة.

FF (الوجه المسطح):

نوع الوجه المسطح لديه سطح مستو حتى مع وجه الشفة. وغالبا ما يستخدم هذا التصميم مع حشية الوجه الكامل التي تغطي الوجه الكامل الشفة.

تطبيق صناديق اللحام بالمنفذ ANSI B16.5

تُعرف صناديق اللحام بالمنفذ ASME B16.5 بأنها تقدم أداءً استثنائيًا، وتم تطويرها بشكل عام لتلبية المتطلبات المختلفة. نحن نوفر مجموعة واسعة من صناديق اللحام بالمنفذ ذات الوجه المسطح عبر شبكة عالمية من الفروع التي تمتلك مخزونًا. وتُستخدم هذه الصناديق في مختلف الصناعات مثل:

- صناديق اللحام بالمنفذ من الفولاذ المقاوم للصدأ تُستخدم في خطوط أنابيب النفط والغاز

- صناديق اللحام بالمنفذ ذات الوجه المرتفع تُستخدم في الصناعة الكيميائية

- صناديق اللحام بالمنفذ من الفولاذ السبائك تُستخدم في سدادات المياه

- صناديق اللحام بالمنفذ ذات الوجه المسطح تُستخدم في التدفئة

- صناديق اللحام بالأنبوب تُستخدم في أنظمة إمداد المياه

- صناديق اللحام بالمنفذ ANSI B16.5 من الفولاذ المصبوب تُستخدم في محطات الطاقة

- صناديق اللحام بالمنفذ من الألواح تُستخدم في صناعة الورق والصلصال

- صناديق اللحام بالمنفذ تُستخدم في التطبيقات العامة

- صناديق اللحام بالمنفذ من الفولاذ تُستخدم في صناعة التصنيع

- صناديق اللحام بالمنفذ تُستخدم في صناعة معالجة الأغذية

- صناديق اللحام بالأنبوب الهيكلية

مقارنة بين صناديق اللحام بالمنفذ وصناديق اللحام القابلة للانزلاق:

تشبه صناديق اللحام بالمنفذ إلى حد كبير صناديق اللحام القابلة للانزلاق، لكنها تميز عن غيرها بوجود كتف داخل الحفرة الداخلية.

الأسئلة المتواترة

1. ما هو صفيحة اللحام بالحفرة؟

صفيحة اللحام بالحفرة هي نوع من الصفيحات المصممة لللحام بها أنبوب. يُوضع الأنبوب داخل الصفيحة، ويتم تطبيق اللحام حول الوصلة، مما يُشكل اتصالًا قويًا ودائمًا.

2. متى لا ينبغي استخدام وصلة اللحام بالحفرة؟

تجنب استخدام وصلات اللحام بالحفرة في البيئات ذات الاهتزاز العالي أو الحرارة العالية، حيث قد تسبب التمدد الحراري الإجهاد، أو حيث يُوجد خطر التشقق. كما أنها ليست مناسبة للتطبيقات التي تتطلب فكها وتجميعه بشكل متكرر.

3. كيف يتم تصنيع وسادة اللحام المكشوفة؟

تُصنع وسادات اللحام المكشوفة عن طريق تشغيل وسادة تحتوي على فتحة تُستخدم لتركيب الأنبوب. ثم يتم لحام الوسادة إلى الأنبوب عند مفصل الفتحة، عادةً من خلال لحام مائل.

4. ما هي مزايا الفلانشات الملحومة بالخيط؟

تشمل المزايا اتصالًا قويًا ودائمًا مع خطر تسرب ضئيل، وسهولة التركيب، وملاءمة التطبيقات ذات الضغط العالي. كما توفر سطحًا داخليًا ناعمًا يقلل من التوريد.

5. كيف أقوم بتركيب وصلة اللحام بالخريطة؟

قم بمحاذاة الأنبوب مع الخريطة في الطرف، مع التأكد من التوافق الصحيح والمحاذاة. ثم الحاق اللحام حول الوصلة باستخدام تقنية لحام مناسبة للحصول على إغلاق قوي ومقاوم للتسرب. اتبع الإجراءات والمعايير الصحيحة للحام.
