تعلم المزيد عن تفكيك المفصل: الوظائف والمواد وحقول التطبيق

تفكيك المفاصل، التي يشار إليها في كثير من الأحيان باسم وصلات الهدم، يشيع استخدامها في تركيبات التوصيل في أنظمة خطوط الأنابيب. فهي تسهل التركيب والإزالة والصيانة السهلة لمختلف المعدات ذات الشفة ومكونات خطوط الأنابيب. يتناول تصميم هذه الوصلات تحديات الاتصال التي تنشأ أثناء التركيب والصيانة وتعديل أنظمة خطوط الأنابيب. وهذا يعزز بشكل كبير من كفاءة العمل ويقلل من كثافة العمل.

مبدأ العمل والتصميم الهيكلي

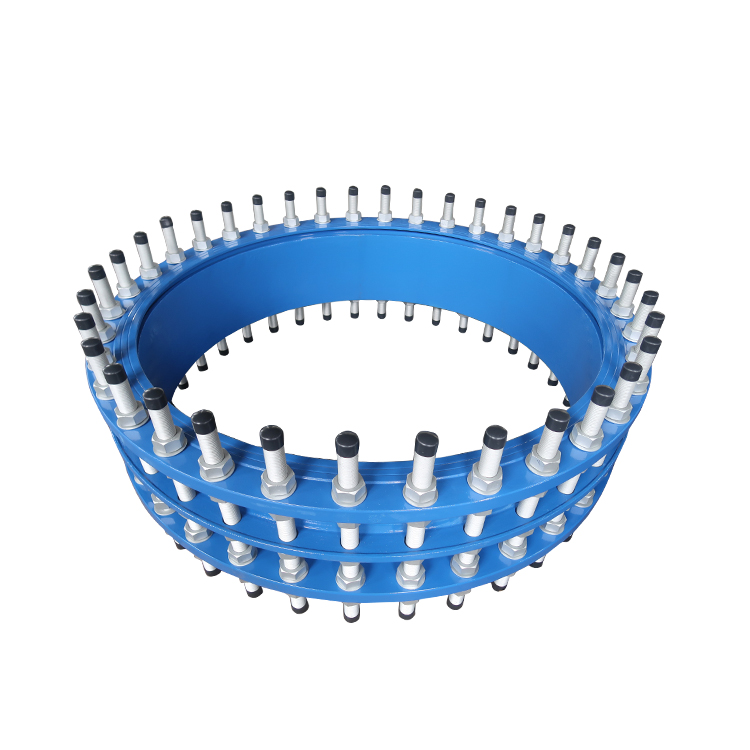

يتكون مفصل التفكيك عادة من مكونين شفيفين والعديد من قضبان الربط. عند توصيل خطوط الأنابيب، يتم سحب مكوني الشفة بإحكام بواسطة قضبان الربط، مما يتسبب في ضغط حشية منع التسرب الوسطى وتشويهها، وبالتالي تشكيل اتصال محكم ومحكم الإغلاق. والميزة الفريدة هي أنه عندما يكون من الضروري تفكيك أو إعادة تجميع المعدات في خط الأنابيب، فإنه من الضروري فقط فك قضبان الربط، ويمكن فصل مكونتي الشفة بمسافة معينة على طول الاتجاه المحوري، عادة حوالي ±25 ملم، وتوفير مساحة كافية لإخراج المعدات أو تركيبها دون إزالة نظام خط الأنابيب بأكمله.

هذا التصميم الهيكلي يمكن نظام خط الأنابيب من صيانة أو استبدال معدات محددة دون انقطاع معظم خط الأنابيب، مما يقلل من وقت وتكاليف الصيانة بشكل كبير. على سبيل المثال، عندما يحتاج صمام معيب إلى استبدال في خط أنابيب إمدادات المياه في المناطق الحضرية، فإن استخدام مفصل تفكيك يسمح لموظفي الصيانة لفتح المفصل بسرعة، وإزالة الصمام القديم، وتركيب واحد جديد دون حفر على نطاق واسع وإزالة عدد كبير من خطوط الأنابيب.

ص. ميزات المنتج

التركيب والصيانة المناسبة: يمكن ربط وفك قضبان الربط بسهولة باستخدام مفاتيح الربط القياسية ومفاتيح العزم. وبالمقارنة مع وصلات الشفة الكاملة التقليدية، فإن عدد قضبان الربط أقل من ثقوب مسامير الشفة. أثناء الصيانة، يمكن تفكيك المعدات المستهدفة بسهولة، مما يقلل من وقت التعطل بشكل كبير.

أداء منع التسرب ممتاز: توفر حشية منع التسرب داخل المفصل تأثيرًا موثوقًا به عند إحكامها باستخدام قضبان الربط، مما يمنع تسرب السوائل أو الغازات داخل خط الأنابيب. حتى في البيئات عالية الضغط، يتم الحفاظ على حالة الإغلاق المستقرة لتلبية المتطلبات التشغيلية المختلفة.

مقاومة التآكل القوية: المواد الأساسية المستخدمة هي في الغالب الحديد القابل للملوحة، GG-25 الحديد الزهر، أو الصلب المقاوم للصدأ، وكلها تظهر مقاومة ممتازة للتآكل. ويمكنها تحمل البيئات القاسية، بما في ذلك تآكل القاعدة الحمضية في أنابيب الصرف الصحي والتآكل الكيميائي في خطوط الأنابيب الكيميائية.

تنوع الأحجام ومعدلات الضغط: تشمل مواصفات المنتج مجموعة واسعة من الأقطار الاسمية، من DN40 حتى DN2000، مع أحجام مختلفة لنظام خطوط الأنابيب. بالإضافة إلى ذلك، تتوفر تصنيفات الضغط المتعدد لتناسب متطلبات التوصيل لخطوط الأنابيب منخفضة الضغط ومتوسطة الضغط وعالية الضغط.

مجموعة واسعة من المعايير المطبقة: تمتثل عملية التصنيع للعديد من المعايير الدولية، بما في ذلك ISO و UNE و DIN و NF و BS و AWWA.

الثالث. سيناريوهات التطبيقات

الهندسة البلدية:

إمدادات المياه ومعالجة الصرف الصحي: تستخدم لتوصيل المضخات والصمامات وعدادات التدفق وغيرها من المعدات في خطوط أنابيب إمدادات المياه الحضرية، فضلا عن تركيب وصيانة معدات خطوط الأنابيب المختلفة في محطات معالجة مياه الصرف الصحي. أثناء الإصلاح الطارئ لأنابيب إمدادات المياه، فإنه يمكن أن تحل بسرعة محل المكونات المعيبة لضمان استقرار إمدادات المياه في المناطق الحضرية.

تصريف مياه الأمطار: من الملائم في شبكات أنابيب مياه الأمطار في المناطق الحضرية فحص وتنظيف موانئ تجميع مياه الأمطار وخطوط الأنابيب لضمان التصريف السلس خلال موسم الأمطار.

المجال الصناعي:

الصناعة الكيميائية: في أنظمة خطوط الأنابيب التي تنقل مختلف المواد الكيميائية المسببة للتآكل، يمكن استخدام وصلات تفكيك مقاومة للتآكل تلبية احتياجات الصيانة المتكررة واستبدال المعدات، مع ضمان أداء وسلامة خط الأنابيب.

النفط والغاز الطبيعي: في استغلال النفط، والنقل، وخطوط نقل الغاز الطبيعي، يستخدم لتوصيل المضخات، والصمامات، والمرشحات، وغيرها من المعدات، والتكيف مع ظروف العمل الخاصة مثل الضغط العالي، وقابلية الاشتعال، وخطر الانفجار.

صناعة الطاقة: في خطوط الأنابيب مثل شبكات المياه الجارية ونظم معالجة المياه الكيميائية في محطات توليد الطاقة تفكيك المفاصل يسهل تركيب المعدات وتشغيلها وصيانتها اليومية، مما يحسن من موثوقية تشغيل محطة الطاقة.

بناء السفن والهندسة البحرية: يتطلب إمداد وتصريف المياه، وزيت الوقود، ومياه الصابورة، وأنظمة الأنابيب الأخرى في السفن، فضلا عن وصلات الأنابيب المختلفة في المنصات البحرية، تفكيك الوصلات لكي تكون لمياه البحر مقاومة جيدة للتآكل وخصائص التركيب والصيانة الملائمة للتكيف مع بيئة العمل القاسية في البحر وحيز الصيانة المحدود.

IV: اختيار المواد

المواد الرئيسية:

الحديد الطيلي: يتمتع بقوة عالية وصلابة جيدة، ومقاومة ضغط قوية، وهو مناسب لإمدادات المياه والصرف والحماية من الحريق، وأنظمة الأنابيب الأخرى ذات متطلبات القوة العالية.

GG-25 الحديد الصب: لديه تكلفة منخفضة نسبيا، وبعض مقاومة التآكل، والخصائص الميكانيكية، وغالبا ما يستخدم في خطوط الأنابيب الصناعية العامة وإمدادات المياه وخطوط أنابيب الصرف للمباني المدنية.

الفولاذ المقاوم للصدأ: مثل الفولاذ المقاوم للصدأ 304 و 316 الذي يتمتع بمقاومة ممتازة للتآكل، وهو مناسب بشكل خاص لخطوط الأنابيب التي تنقل وسائط التآكل، وكذلك خطوط الأنابيب في الصناعات الغذائية والصيدلية ذات المتطلبات الصحية العالية.

مواد حشية منع التسرب

EPDM (Ethylene Propylene Diene Monomer): يتميز بمقاومة جيدة للطيور، ومقاومة للمياه، وثبات كيميائي، ويمكنه الحفاظ على المرونة في نطاق واسع من درجات الحرارة من -10℃إلى 80℃، وهو مناسب لختمان مياه الشرب، والمياه الساخنة، والمياه الباردة، وخطوط أنابيب نقل الغاز العامة.

مطاط نيتريل بوتادين (NBR): لديه مقاومة ممتازة للزيوت، والهيدروكربونات الأليفاتية، والوسائط الأخرى، وغالبا ما يستخدم لإغلاق خطوط الأنابيب التي تنقل الوسائط التي تحتوي على النفط مثل زيت الوقود وزيت التشحيم.

قضبان الربط ومواد التثبيت

الفولاذ الكربوني: بعد خضوعه للمعالجات السطحية مثل الغلفنة، يُظهر الفولاذ الكربوني بعض المقاومة للصدأ. وهو منخفض التكلفة ويستخدم عادة لخطوط الأنابيب في البيئات العامة.

الفولاذ المقاوم للصدأ: في البيئات شديدة التآكل، يضمن استخدام قضبان الربط والمثبتات المصنوعة من الفولاذ المقاوم للصدأ الحفاظ على أداء الوصلات وتفكيكها لفترات طويلة دون تعرضها للصدأ.

بفضل تصميمها الفريد وأدائها الممتاز وقابليتها للتطبيق الواسع، تفكيك المفاصل عنصرا لا غنى عنه في أنظمة خطوط الأنابيب الحديثة، مما يوفر ضمانا قويا للتشغيل والصيانة الفعالة لمختلف مشاريع خطوط الأنابيب.
