دليل مفصل لمخطط قطر أنابيب الحديد

أنابيب حديدية  بقوتها ومرونتها، مما يجعلها مثالية لمجموعة من مشاريع البنية التحتية. الحديد الثنائي يبدأ كحديد ذائب ممزوج مع المغنيسيوم النقي قبل أن يصب. هذه العملية تغير بنية الجرافيت، مما يعطي المادة على حد سواء القوة والمرونة المثيرة للإعجاب. بنيت هذه الأنابيب لتدوم لأكثر من 100 عام، مما يجعلها الاختيار الأفضل للبنية التحتية الحرجة مثل خطوط المياه أو شبكات الصرف. فمتانتها وقدرتها على الانحناء دون تشقق تجعلها الخيار الأفضل بالنسبة للمشاريع الطويلة الأجل.

ما الذي يجعل الانابيب الفولاذية ملائمة لمشاريع البنية التحتية؟

وبسبب صلابتها وموثوقيتها الملحوظة، تعد أنابيب الحديد المرنة مثالية للوظائف واسعة النطاق في مجال البنية التحتية. هذه الأنابيب يمكن أن تتحمل الظروف الجوية المتطرفة والضغط العالي، مما يجعلها خيارا ممتازا لمشاريع مثل شبكات المياه في المدينة ومجمعات الصرف في المدينة. مزيج فريد من القوة والمرونة يجعلها مادة أساسية في مشاريع البناء التي تتطلب طول العمر والموثوقية.

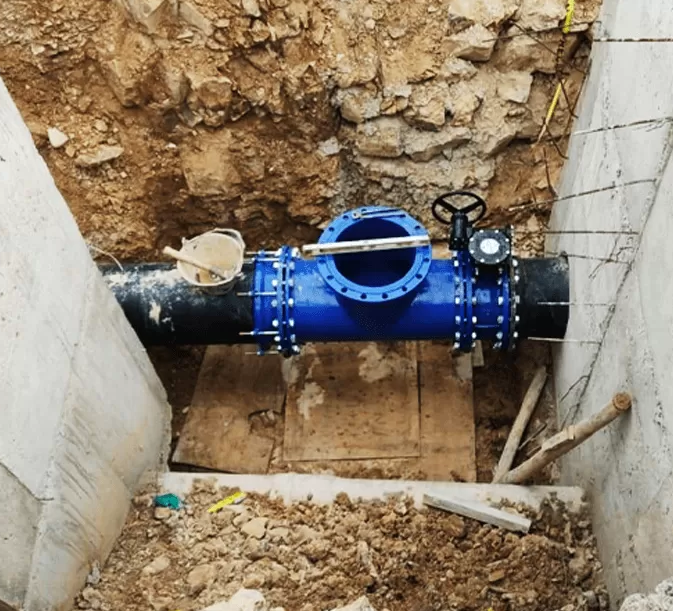

أنبوب الحديد المزود بالماء

الصناعات المشتركة التي تستخدم أنظمة أنابيب الحديد

أنابيب نصفية تستخدم على نطاق واسع في مختلف الصناعات لنقل الموائع. ومقاومتها للتآكل تجعلها مثالية لأنظمة مثل خطوط الصرف الصحي، وأنظمة الحماية من الحرائق، وخطوط الأنابيب التي تحمل السوائل الصناعية. وتصميمها القوي يتيح لها أن تزدهر في البيئات الصعبة، مثل تحت الطرق المزدحمة أو مدارج المطارات، حيث تخضع الأنابيب لأحمال ثقيلة وضغط مستمر.

مزايا نقل الماء والغاز والنفط

إحدى المزايا الرئيسية لأنابيب الحديد المرنة هي قدرتها على التصنيع بأقطار كبيرة، مما يسمح بتدفق السوائل بشكل أكبر مع تقليل استهلاك الطاقة. فالبطانة الاسمنتية داخل الانابيب تقلل من الاحتكاك وتوفِّر طبقة اضافية للحماية من التآكل. وبالمقارنة مع أنابيب الصلب، تتميز أنابيب الحديد المرنة بطول العمر ويمكنها التعامل مع الضغط العالي حتى في البيئات القاسية والمسببة للتآكل، مما يجعلها الخيار المفضل لنقل المياه والغاز والنفط لمسافات طويلة.

استكشاف مخطط أبعاد أنابيب الحديد

المكونات الرئيسية لمخطط أبعاد أنابيب الحديد

أ. رسم بياني لأبعاد الأنابيب الحديدية المرنة ضروري لاختيار الأنبوب الصحيح لأي مشروع. وعادة ما يتضمن قياسات مهمة مثل القطر الاسمي (DN)، وسمك الجدار (T)، والقطر الخارجي (OD)، والقطر الداخلي (ID)، والوزن لكل متر (كغ/م)، وفئة الضغط. تساعد هذه الأشكال المهندسين على اختيار التركيبات والمفاصل الصحيحة والدعامات اللازمة للنظام ليعمل بشكل صحيح.

كيف تفسر القطر الاسمي وسمك الجدار والوزن؟

يوفر القطر الاسمي تقريبيًا للحجم الداخلي للأنبوب، في حين يحدد سمك الجدار قوة الأنبوب وقدرته على تحمل الضغط. يعطي الوزن لكل متر نظرة ثاقبة على استقرار الأنبوب ومستوى الدعم المطلوب أثناء التركيب. على سبيل المثال، أنبوب DN300 مع جدار أكثر سمكا سوف تزن أكثر ولكن يمكن التعامل مع ضغط أعلى بكثير من أنبوب من نفس الحجم مع جدار أرق.

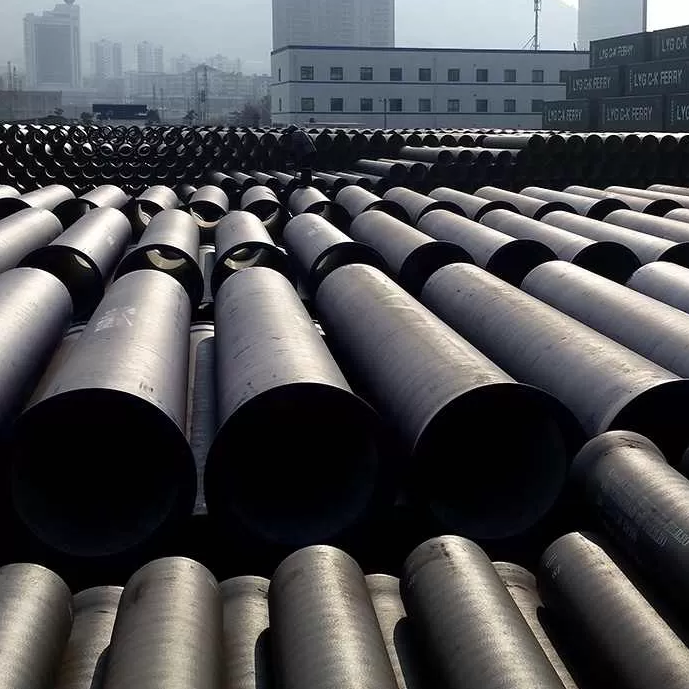

أنبوب الحديد الزيتي

ما اهمية التحجيم الدقيق في التطبيقات الهندسية؟

تغيير حجم أنبوب الحديد المرن بشكل صحيح يضمن أنه يمكن أن يحمل الكمية المطلوبة من السائل دون فقدان الضغط المفرط أو التسبب في اضطراب. كما يضمن التوافق مع مكونات النظام الأخرى مثل الصمامات والشفات والمفاصل المتخصصة. يمكن أن يؤدي ضعف الحجم إلى تسريبات أو فشل النظام، والذي قد يكون مكلفًا ويستغرق وقتًا طويلاً لإصلاحه.

دليل مفصل لمخطط قطر أنابيب الحديد

نطاقات القطر القياسية لفئات الضغط المختلفة

تتوفر أنابيب الحديد الطيلي بأحجام تتراوح من DN80 إلى DN2000 أو أكبر. كل فئة ضغط مثل PN10 أو PN16 أو PN25 لها سمك جدار معين لاستيعاب مستويات الضغط المختلفة. مثلاً:

• أنبوب DN500 ل PN10 قد يكون سمك الجدار 6.3 ملم.

• وقد يتطلب نفس أنبوب DN500 لـ PN25 سمك جدار 11 مم.

ويساعد الرسم البياني للقطر المصممين على اختيار الأنبوب الصحيح بناءً على متطلبات الضغط والتطبيق.

مقارنة الأقطار الداخلية مقابل الخارجية في اختيار الأنابيب

يحدد القطر الداخلي حجم السائل الذي يمكن أن يتدفق عبر الأنبوب، في حين أن القطر الخارجي مهم لتركيب الأنبوب في المشابك أو الوصلات. يجب أن يكون كلا القياسين معروفين لضمان التوصيل الصحيح والتركيب، وخاصة عند الجمع بين الأنابيب من مختلف الشركات المصنعة أو ترقية الأنظمة القديمة. الرسم البياني للقطر يضمن التوافق بين جميع المكونات.

استخدام مخطط قطر أنبوب الحديد الثنائي لتوافق النظام

الرسم البياني لقطر الأنابيب الحديدية المرنة هو أداة أساسية لضمان تناسب جميع أجزاء نظام الأنابيب معا بسلاسة. وهو مفيد بشكل خاص عند استخدام وصلات تفكيك أو مشابك إصلاح، حيث أن مطابقة القطر الخارجي أمر بالغ الأهمية لتجنب التسرب وضمان التركيب الصحيح.

تحديد حجم الأنبوب الصحيح وفقًا لمتطلبات المشروع

العوامل التي تؤثر في اختيار حجم أنبوب في أنظمة مختلفة

هناك عدة عوامل تؤثر على اختيار حجم الأنابيب، منها:

• نوع السائل الذي يتم نقله (مثل الماء أو الغاز أو النفط).

• معدل التدفق المطلوب -الأحجام الأكبر تحتاج إلى أنابيب أكبر.

• معدل الضغط -يتطلب الضغط العالي جدران أكثر سمكًا.

• الظروف البيئية -قد تتطلب التربة القاسية طلاءات إضافية.

واستنادًا إلى هذه العوامل، يختار المهندسون إما أنابيب الحديد أو الصلب المرنة الأكثر ملاءمة للتعامل مع تحديات معينة مثل التآكل أو درجات الحرارة المرتفعة.

مطابقة أبعاد الأنابيب مع معدل التدفق واحتياجات الضغط

يحسب المهندسون أفضل قطر للأنبوب على أساس سرعة التدفق (m/s)، ومساحة الأنبوب (m²)، وحجم التدفق (m³/h). فالأنابيب الصغيرة للغاية تخلق الاحتكاك، وتهدر الطاقة، في حين أن الأنابيب المتضخمة الحجم قد تكون مكلفة بلا داع. يساعد الرسم البياني لأنابيب الحديد المرنة على اختيار الحجم الأمثل لتحقيق التوازن بين كفاءة التدفق والتكلفة.

تجنب الأخطاء الشائعة عند قراءة مخطط الأبعاد

الخطأ الشائع هو الخلط بين الأقطار الاسمية والفعلية. التحقق دائما ما إذا كان الرسم البياني يظهر قياسات داخل أو خارج، وحذر من التناقضات وحدة (على سبيل المثال، الملليمتر مقابل بوصة). بالاضافة الى ذلك، تأكدوا ان تقديرات الضغط تتطابق مع مواصفات مشروعكم لتجنب التعقيدات.

نصائح عملية لاستخدام مخطط أبعاد أنابيب الحديد الملتوي على الموقع

أدوات وتقنيات لقياس خطوط الأنابيب الموجودة بدقة

استعملوا ادوات مثل آلات قياس الاقطار فوق الصوتية لقياس الاقطار الداخلية والخارجية بدقة. بالنسبة للأنابيب تحت الأرض، يمكن أن يكون الرادار المخترق للأرض مفيدًا لتحديد وتحديد حجم الأنابيب قبل بدء الحفر. تعد المعايرة المنتظمة للأدوات أمرًا ضروريًا لتجنب الأخطاء التي قد تؤدي إلى تركيب غير صحيح أو تعطل النظام

كيف يستخدم المهندسون الخرائط أثناء التركيب والتخطيط للصيانة؟

أثناء التركيب، يستخدم المهندسون مخطط أبعاد الأنابيب الحديدية المرنة جنبا إلى جنب مع رسومات التصميم بمساعدة الحاسوب لاختيار التركيبات المتوافقة. وهذا يساعد على منع الأخطاء ويقلل من الحاجة إلى إعادة العمل. للصيانة، يضمن الحجم الدقيق أن الأجزاء يمكن استبدالها دون تفكيك أجزاء كبيرة من خط الأنابيب.

دمج مخططات الأبعاد في سير عمل CAD و BIM.

تسمح أنظمة نمذجة معلومات المباني الحديثة للمهندسين بدمج مخططات أبعاد الأنابيب الحديدية المرنة مباشرة في تصميماتهم. وهذا يساعد على تحديد المشاكل المحتملة بين أنظمة الأنابيب في مرحلة التصميم المبكرة، مما يوفر الوقت ويمنع الأخطاء المكلفة أثناء البناء.

دور المصنعين في توفير بيانات الأبعاد الدقيقة

لماذا تضمن مخططات التصنيع المزودة دقة أفضل

تستند الرسوم البيانية التي تقدمها الشركات المصنعة، مثل ميداس، على قياسات المنتج الفعلية، وليس على التقديرات التقريبية. وهذا يضمن أن التركيبات، مثل تفكيك الوصلات أو الوصلات، متوافقة تمامًا مع الأنابيب أثناء التركيب. تتطلب أنظمة الحديد السحيق معايير صارمة من المتانة، كما تضمن الخرائط التي توفرها المصانع الدقة اللازمة لأنظمة طويلة الأمد وموثوقة.

أسئلة متكررة

فيم يستخدم رسم بياني بقطر أنبوب حديدي مرن؟

ويساعد المخطط المصممين على اختيار أحجام الأنابيب الصحيحة من خلال توفير الأقطار الداخلية والخارجية على حد سواء، وضمان التدفق السليم للسوائل والتعامل مع الضغط. كما يساعد على ضمان أن أجزاء مثل الشفات أو الوصلات تتناسب بشكل صحيح.

كيف لي أن أعرف أي نوع من الضغط يحتاج مشروعي؟

حدد متطلبات الضغط القصوى لمشروعك، ثم ارجع إلى مخطط أبعاد أنابيب الحديد المرنة لاختيار سمك الجدار المناسب لفئات الضغط مثل PN10 أو PN25.

هل يمكنني خلط مكونات من مصنعين مختلفين؟

مزج مكونات من مصنعين مختلفين أمر محفوف بالمخاطر ما لم تتأكد أن الأحجام متطابقة تماماً استخدام المخططات الرسمية لأنبوب الحديد المرن يساعد على تجنب التسرب أو المفاصل التي يمكن أن تفشل تحت الضغط.

لماذا يختلف القطر الاسمي عن القياسات الفعلية؟

القطر الاسمي هو تقريب، في حين يتم تحديد القطر الداخلي أو الخارجي الفعلي من خلال سمك الجدار، والذي يتم تحديده في مخطط أبعاد أنابيب الحديد المرنة لكل فئة ضغط.

أين يمكنني العثور على بيانات البعد الخاص بأنبوب الحديد المرن؟

للحصول على البيانات الأكثر دقة، استخدم الرسوم البيانية المقدمة من قبل الشركات ذات السمعة الطيبة مثل ميداس. وتعكس هذه المخططات قياسات المنتجات الحقيقية، مما يضمن التطابق التام عند اختيار قطع الغيار لمشروع خط الأنابيب.
