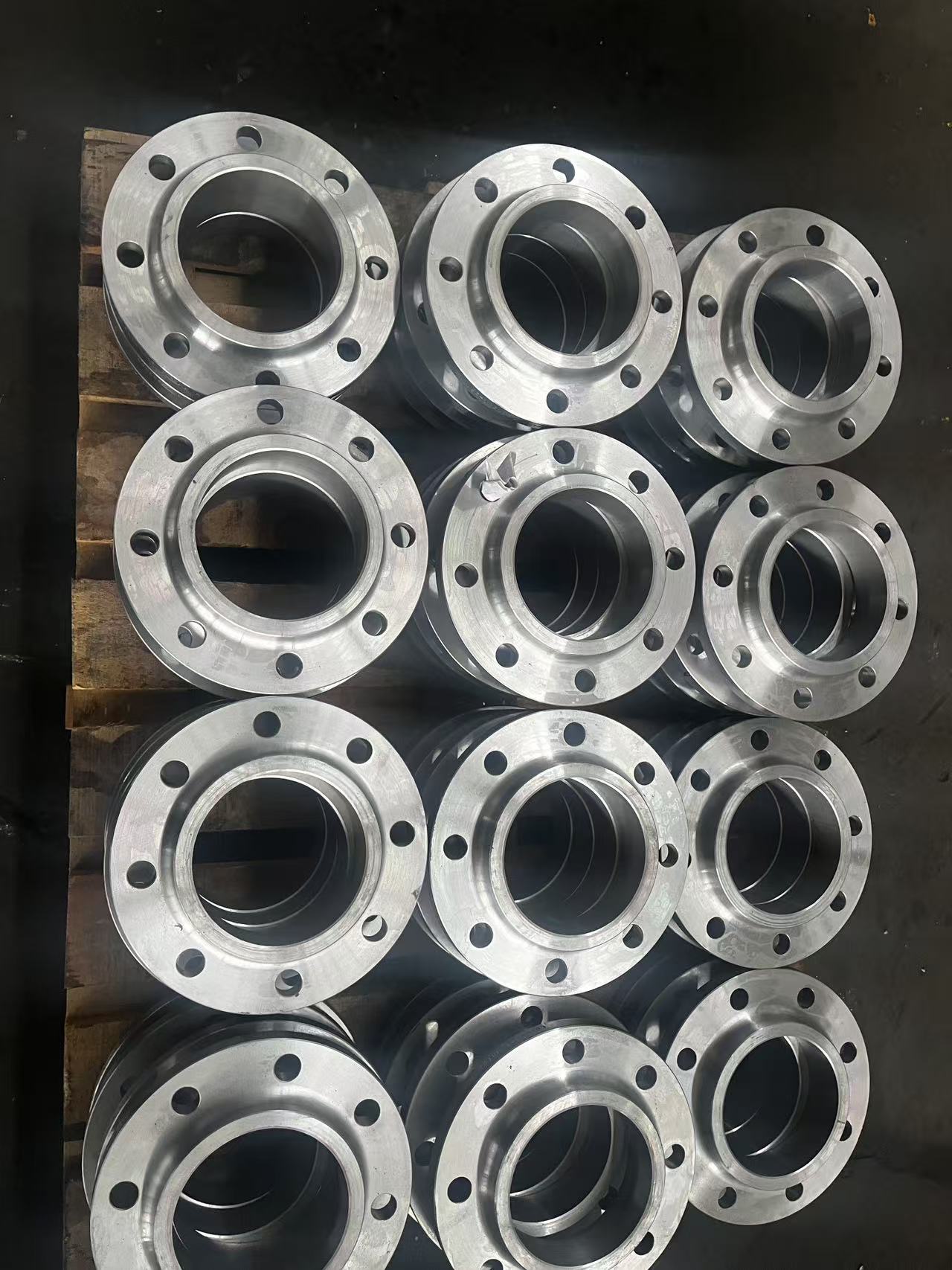

متطلبات الإغلاق ومعايير القبول للصمامات المزودة بفلانش انزلاق

الصمام المزج هو قطعة توصيل عامة لخطوط الأنابيب الصناعية. وتحدد أداء التسريبه بشكل مباشر سلامة نقل وسط خط الأنابيب، وتُعد معايير القبول الأساس الرئيسي لضمان التركيب الصحيح والتشغيل المستقر على المدى الطويل للصمام المزج. ويوضح ما يلي مواصفات تطبيق صمام المزج من جانبيين: متطلبات التسريب الأساسي ومعايير القبول الشاملة، والتي تناسب سيناريوهات بناء وقبول خطوط الأنابيب في الهندسة البلدية، والصناعة الكيميائية، وتوريد المياه والصرف الصحي، وغيرها من الصناعات.

١. متطلبات إغلاق النواة للوحة التفريز المتدحرجة

1.    دقة سطح الإغلاق المؤهل: سطح إغلاق الجهاز الانزلاق على المرونة يجب أن يكون مسطحًا وخاليًا من العيوب مثل الخدوش، وثقوب الهواء، والتشققات، مع عدم تجاوز خطأ الانحناء-الانفصال القيمة المحددة. كما يجب أن يلامس غasket التسليح بشكل متجانس لمنع تسرب الوسط الناتج عن شكل السطح غير المنتظم.

2.    التطابق الصحيح للغطاءات: اختر غطاءات مناسبة مثل الغطاءات المطاطية، والغطاءات المصنوعة من الأسبستوس، والغطاءات المعدنية الملفوفة وفقًا لضغط التشغيل في خط الأنابيب، والوسط المنقول، ودرجة الحرارة التشغيلية. يجب أن يكون حجم الغطاء مطابقًا بدقة لسطح إحكام الربط، دون تركيب غير مركز أو تداخل، وذلك لضمان تطابق جيد في الإحكام.

3.    ضغط الاتصال المتجانس: حافظ على التماسك المحوري عند تثبيت الألواح، وقم بربط البراغي بشكل متساوٍ وقطرة، مع التأكد من أن عزم الربط يفي بالمتطلبات المحددة في مواصفات اللوحة المقابلة. تجنب تلف الغasket بسبب الإحكام الزائد، وتقليل الفجوات في الإغلاق بسبب عدم الإحكام الكافي، واحرص على منع تشوه اللوحة الناتج عن توزيع غير متساوٍ للضغط، الذي قد يؤثر على فعالية الإغلاق.

4.    اللحام المساعد والختم: تأكد من اللحام الكامل في موقع اللحام القابل للانزلاق دون تضمين خبث، أو لحام غير كامل، أو وجود كتل لحام. يجب أن تكون حبة اللحام متصلة بسلاسة مع الفلانش ومواد الأنبوب. يقلل اللحام الموثوق من مخاطر التسرب عند مفصل خط الأنابيب والفلانش، ويساعد على تحسين أداء الختم العام.

ثانياً: معايير القبول للانزلاق على الفلانش

(1) قبول المظهر والمقاس

1.    جسم الانزلاق على المرونة يجب أن يكون خاليًا من مشاكل الجودة مثل التشوه والتآكل والتشققات. كما يجب أن تتوافق المعايير الأبعادية، بما في ذلك القطر الداخلي للحافة، والقطر الخارجي، وقطر سطح الإغلاق، ومسافة فتحات البراغي، مع معايير الحواف الوطنية للأنابيب الصناعية، مع انحرافات ضمن النطاق المسموح به.

2.    بعد اللحام، يجب أن تكون حبة اللحام مسطحة المظهر دون عيوب مثل فقدان اللحام أو وجود فراغات هوائية. كما يجب أن يكون الانحراف في التوازي بين اللحام ومواد اللفيفة والأنبوب ≤1.5‰ لتجنب الآثار السلبية على الإغلاق اللاحق وتشغيل خط الأنابيب الناتجة عن انحرافات التركيب.

(II) قبول أداء الإغلاق

1.    اختبار الهيدروستاتيك/الهوائي: إجراء اختبار ضغط الإحكام وفقًا لضغط تصميم خط الأنابيب. يُعتبر اللوحة مغلقة بشكل صحيح إذا لم تكن هناك تسربات أو انخفاض في الضغط عند سطح الإغلاق ومكان اللحام خلال فترة الحفاظ على الضغط.

2.    فحص الإغلاق الثابت: إجراء فحص للإغلاق في الحالة العادية بعد اجتياز اختبار الضغط. يجب ألا يكون هناك أي بقية من تسرب الوسط عند التلامس بين سطح إغلاق الفلانش والغطاء، ولا تفكك المسامير، ولا تشوه أو تلف في الغطاء.

(ج) التركيب، التكيف، والقبول

1.    يجب أن يكون فجوة التثبيت للوسيطات متساوية، وأن يتوافق انحراف التوازي لمساحات الإغلاق للوسيطات المجاورة على الاتصالات مع المواصفات دون وجود تزحزح واضح. كما يجب تركيب جميع البراغي بالكامل وفقًا للمواصفات المطابقة للوسيطات، دون انزلاق أو تفكك في الخيوط.

2.    تحقق من مرة أخرى من موقع إحكام الغطاء في مرحلة التشغيل الأولية للأنبوب (72 ساعة). وتأكد من عدم حدوث تسرب للوسط عند موقع الإحكام، وعدم تشوه الغطاء، وعدم تقلص عزم المسامير، بحيث يلبي ذلك متطلبات الإحكام للتشغيل طويل الأمد.

(٤) قبول المستندات

قدم شهادات تأهيل المنتج، وتقارير فحص المواد، وسجلات عمليات اللحام، وتقارير اختبارات الضغط، وغيرها من المستندات المتعلقة بـ الانزلاق على المرونة خلال عملية القبول لضمان تتبع جودة المنتج وعملية البناء. لا يُسمح بالمرور بشرط أن تكون المستندات مكتملة أو مؤهلة.
